產品名稱：	對焊式金屬硬密封蝶閥	產品型號：	W-C.I.P.R
驅動方式：	手動	連接形式：	焊接
結構形式：	三偏心	密封材料：	不銹鋼、聚內脂、抗磨材料
壓力范圍：	0.6～4.0MPa	公稱通徑：	DN80-DN2000
常用材質：	鑄鐵、鑄鋼、不銹鋼	技術咨詢：	021-31007323

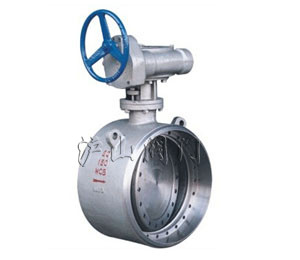

W-C.I.P.R對焊式金屬硬密封蝶閥介紹

一、W-C.I.P.R對焊式金屬硬密封蝶閥用途與特點

W-C.I.P.R對焊式金屬硬密封蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
結構緊湊、體積小、重量輕、操作靈活、使用方便
采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏
此閥無法蘭，對管道和保霸包扎帶來很大方便和美觀
具有耐高溫、高壓、耐腐蝕、耐磨損等特點
傳動形式：蝸輪傳動、氣動傳動、電動傳動
采用標準：焊接尺寸：GB12224; ANSI B16.25; DIN2559
結構長度：GB/T 12221-1989; API609
壓力試驗：GB/T 13927-1992; API598
凸耳式襯膠蝶閥

二、W-C.I.P.R對焊式金屬硬密封蝶閥主要技術參數

公稱通徑	DN	50～700
公稱壓力	PN	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度實驗	0.9	1.5	2.4	3.75	6.0
	密封實驗	0.66	1.1	1.76	2.75	4.4
	氣密封實驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～600℃

三、W-C.I.P.R對焊式金屬硬密封蝶閥主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

四、W-C.I.P.R對焊式金屬硬密封蝶閥主要尺寸及重量

通徑		外形尺寸（參考值）							重量（參考值）
mm	inch	L	D	d	H	H1	A	B
公稱壓力0.6MPa
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610
公稱壓力1.0MPa
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2425
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230
公稱壓力1.6MPa
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	15	310	432	398	346	923	535	580	193
450	18	330	484	450	392	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1039
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1190	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1590	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328
公稱壓力2.5MPa
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	15	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1190	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500
公稱壓力4.0
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	390	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	15	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720
