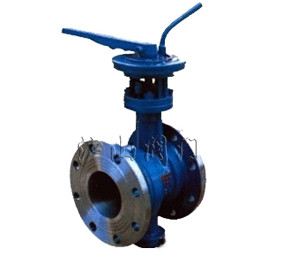

產品名稱：	手動法蘭式伸縮蝶閥	產品型號：	SDt/d43(H.F.X)-(6、10、16)
驅動方式：	手動	連接形式：	法蘭
結構形式：	三偏心	密封材料：	橡膠、聚四氟、聚內脂、不銹鋼
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN50-DN2000
常用材質：	碳鋼、不銹鋼、合金鋼	技術咨詢：	021-31007323

一、手動法蘭式伸縮蝶閥性能規范

用途及特點
手動法蘭式伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
設計新穎，合理，結構獨特，重量輕，操作方便，啟閉迅速；
蝸輪法蘭式伸縮蝶閥除了能作調節和截流作用，補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修提供方便；
密封部位可調節更換，密封性能可靠等特點。
采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999

二、手動法蘭式伸縮蝶閥主要技術參數

公稱通徑	DN	50～2000
公稱壓力	PN	0.6	1.0	1.6
試驗壓力	強度實驗	0.9	1.5	2.4
	密封實驗	0.66	1.1	1.76
	氣密封實驗	0.6	0.6	0.6
使用溫度	≤80℃
適應介質	空氣、水、蒸汽、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

三、手動法蘭式伸縮蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

四、手動法蘭式伸縮蝶閥SDt/d(H.F.X)-(6、10、16)系列

SDt/d43(H.F.X)-(6、10、16)系列連接尺寸

公稱通徑		外形尺寸（參考值）						法蘭尺寸和螺栓尺寸（標準值）
		H	H1	設計大長度L	設計小長度L	設計藏毒L	L2	0.6MPa				1.0MPa				1.6MPa
毫米	英寸							D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	325	240	163	138	151	265	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	340	250	188	152	170	265	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	355	255	192	162	177	320	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	400	275	215	175	205	320	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	435	300	230	185	215	340	240	200	176	8-18	250	210	184	8-18	250	210	184	8-18
150	6	455	310	240	196	225	390	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
