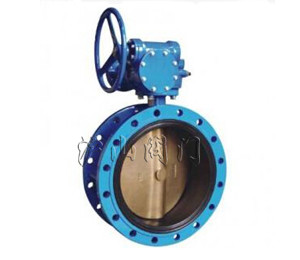

產品名稱：	渦輪法蘭式軟密封蝶閥	產品型號：	D341
驅動方式：	蝸輪	連接形式：	法蘭
結構形式：	中心垂直板	密封材料：	抗磨材料、橡膠
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN50-DN2000
常用材質：	碳鋼、不銹鋼、合金鋼	技術咨詢：	021-31007323

D341渦輪法蘭式軟密封蝶閥介紹

一、D341渦輪法蘭式軟密封蝶閥的工作原理

渦輪法蘭式軟密封蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為90度之間，旋轉到90往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。常用的蝶閥有對夾式蝶閥、法蘭式蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間；法蘭式蝶閥是不銹鋼手動閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上；對焊式蝶閥的兩端面與管道焊接連接。

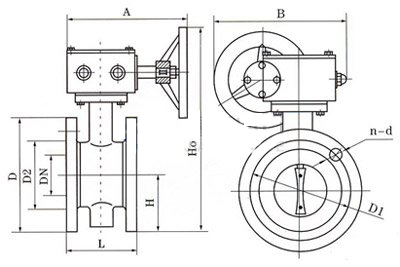

二、D341X/J-(6.10.16)Z.Q.C.P.R系列連接尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）												參考重量
							0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	21/	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	3	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	4	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	5	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	6	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	8	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	10	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	190	248	781	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	216	296	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	18	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	20	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	24	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	28	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	32	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	36	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	40	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	48	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	56	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	64	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	72	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-18	2130	2020	1950	44-56	3380
2000	80	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
