產品名稱：	補償器	適用介質：	強腐蝕性介質
驅動方式：	手動	連接形式：	法蘭
適用溫度：	≤120℃、≤150℃	密封材料：	氟塑料
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN40-DN1600
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、補償器介紹

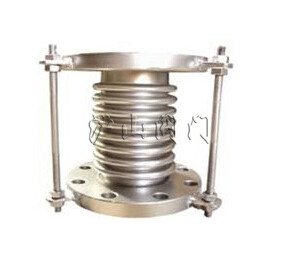

      補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管截止閥(一種彈性元件)和端管、支架、法蘭、導管等附件組成。 屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。

設計與制造：HG/T21562
結構長度：GB 12221（長系列）
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212

二、補償器用途

本閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K

三、補償器測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1

四、補償器材料

波紋管：碳鋼、不銹鋼 法蘭：碳鋼、不銹鋼 螺栓：碳鋼、不銹鋼 螺母通：碳鋼、不銹鋼 襯里：氟塑料

五、補償器部件列表

1、連接法蘭2、波紋管3、車里4、導棒5、加強圈

公稱通徑		公稱壓力	L	±△X	±△Y	a	D1	n-Фd	質量
DN	NPS
40	11/2	1.6	190	3.5	1.5	14	110	4-18	6.9
50	2		210	4.5	1.5	12	125	4-18	9.2
65	21/2		225	5	1.5	10	145	4-18	12.5
80	3		235	6	2	12	160	8-18	16.2
100	4		300	4.6	1.8	5	180	8-18	19
150	6		300	4.4	1.6	5	240	8-23	28
200	8		400	8	1.2	5	295	12-23	38
250	10		400	7.5	1	5	355	12-25	58
300	12		450	8	1	5	410	12-25	76
350	14		450	8	1	5	470	16-25	96
400	16		450	8	0.8	4	525	16-30	118
450	18		450	8	0.7	3.5	585	20-30	144
500	20		500	8	0.7	3.2	650	20-34	204
600	24		600	13	1.8	4	770	20-41	263
700	28	0.6	600	24	1.6	7.2	810	24-25	173
800	32		600	24	2.2	6	920	24-30	212
900	36		700	23	1.9	5.2	1020	24-30	265
1000	40		700	22	1.6	4.8	1120	28-30	306
1200	48	0.25	700	38	2.4	6.6	1320	32-30	383
1400	56		700	37	2	5.6	1520	36-30	445
1600	64		700	36	1.7	4.8	1730	40-30	526

注：此表系JB78法蘭連接尺寸標準。
