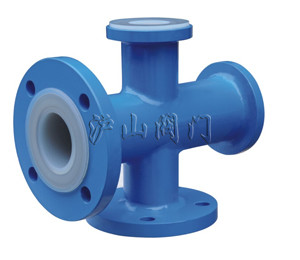

產品名稱：	鋼襯四通	適用介質：	強腐蝕性介質
驅動方式：	手動	連接形式：	法蘭
適用溫度：	≤85℃、≤100℃、≤120℃、≤150℃	密封材料：	橡膠
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、鋼襯四通介紹

設計與制造：HG/T21562、HG21501
結構長度：GB 12221（長系列）
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212

二、鋼襯四通用途

鋼襯四通專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料，適用于不同工作溫度和流體管路，鋼襯三通具有強度高、耐腐蝕性能好的特點。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb JIS:10K

三、鋼襯四通測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

四、鋼襯四通材料

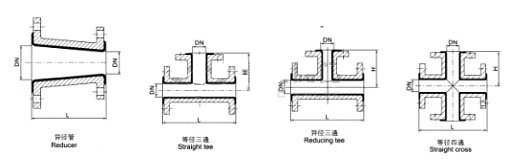

異徑管：碳鋼 等徑三通：碳鋼 異徑三通：碳鋼 等徑四通：碳鋼 襯里：氟塑料、PO

公稱通徑		L	質量	公稱通徑		L	質量
DN	NPS			DN	NPS
32×25	11/4×1	150	3.7	125×100	5×4	150	10.1
40×32	11/2×11/4	150	4.4	125×80	5×3	150	9.3
40×25	11/2×1	150	3.9	150×125	6×5	150	12.2
50×40	2×11/2	150	5.1	150×100	6×4	150	11.6
50×32	2×11/4	150	4.9	150×80	6×3	300	10.5
50×25	2×1	150	4.4	200×150	8×6	150	16.6
65×50	21/2×2	150	6.6	200×125	8×5	300	20.1
65×40	21/2×11/4	150	6.1	200×100	8×4	300	17.8
65×25	21/2	150	5.5	250×200	10×8	150	21.2
80×65	3×21/2	150	6.7	250×150	10×6	300	24.8
80×50	3×2	150	5.8	250×125	10×5	300	21.7
80×40	3×11/2	150	5.4	300×250	12×10	150	27.9
100×80	4×3	150	7.7	300×200	12×8	150	33.8
100×65	4×21/2	150	7.6	300×150	12×6	300	30.4
100×50	4×2	150	7.2

公稱通徑		L	H	質量	公稱通徑		L	H	質量
DN	NPS				DN	NPS
25×25	1×1	196	98	3.6	125×125	5×5	346	173	21.4
32×32	11/4×11/4	216	108	6.3	125×00	5×4	346	173	18.6
32×25	11/4×1	216	108	5.2	125×80	5×3	346	173	17.8
40×40	11/2×11/2	230	115	6.9	150×150	6×6	382	191	28.6
40×32	11/2×11/4	230	115	6.2	150×125	6×5	382	191	26.9
40×25	11/2×1	230	115	5.7	150×100	6×4	382	191	25.7
50×50	2×2	250	125	8.1	200×200	8×8	440	220	40.7
50×41	2×11/2	250	125	7.3	200×150	8×6	440	220	38.3
50×32	2×11/4	250	125	7.1	200×125	8×5	440	220	36.2
65×65	21/2×21/2	274	137	11.4	200×100	8×4	440	220	34.5
65×50	21/2×2	274	137	10.6	250×250	10×10	514	257	66.7
65×40	21/2×11/2	274	137	10.1	250×200	10×8	514	257	61.2
80×80	3×3	288	144	12.6	250×150	10×6	514	257	59.3
80×65	3×21/2	288	144	12.1	300×300	12×12	570	285	76.6
80×50	3×2	288	144	11.3	300×250	12×10	570	285	74.8
100×100	4×4	312	156	16.2	300×200	12×8	570	285	71.6
100×80	4×3	312	156	15.1
100×65	4×21/2	312	156	14.6
100×50	4×2	312	156	14.1

公稱通徑		L	H	質量
DN	NPS
25	1	196	98	5.7
32	11/4	216	108	8.6
40	11/2	230	115	10.4
50	2	250	125	11.3
65	21/2	274	137	19
80	3	288	144	25
100	4	312	156	28
125	5	346	173	40
150	6	382	191	53
200	8	440	220	81.5
250	10	514	257	131
300	12	570	285	165
