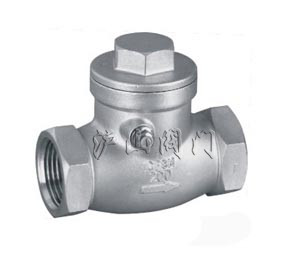

產品名稱：	不銹鋼內螺紋止回閥	產品型號：	H14W
驅動方式：	手動	連接形式：	內螺紋
結構形式：	單瓣	密封材料：	不銹鋼
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN80
常用材質：	不銹鋼	技術咨詢：	021-31007323

一、H14不銹鋼內螺紋止回閥概述及性能規范

　　H14不銹鋼內螺紋止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.橡膠瓣止回閥主要適應管道系統中防止介質倒流使用. 主要技術參數:工作壓力H12型為6-16Mpa H13型為4-32Mpa

　　工作介質為<=420 o C 和<=170 o C的水,油,液體

　　全不銹鋼材料制造 材料：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力	PN	1.6, 2.5, 4.0, 6.4	MPa
強度試驗壓力	PT	2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力		0.6
高壓氣密封試驗壓力	2.0, 3.0, 4.8, 7.6
適用介質	H14W-(16-64)C	H14W-(16-64)P	H14W-(16-64)R
	水、油品、汽	硝酸類	醋酸類
適用溫度	-40～180

二、H14不銹鋼內螺紋止回閥主要零件材料

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	搖桿插銷	不銹鋼316/304
4	閥瓣	不銹鋼CF8M/CF8
5	螺塞	不銹鋼316/304
6	螺塞墊片	聚四氟乙烯PTFE

三、H14不銹鋼內螺紋止回閥主要連接尺寸及重量 單位：mm



SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"
A	15	20	25	32	40	50	65	80
H	42	51	60	67	75	81	93	104
L	65	80	90	105	120	140	180	200
重量WT(kg)	310	445	680	1040	1490	2020
