產品名稱：
|

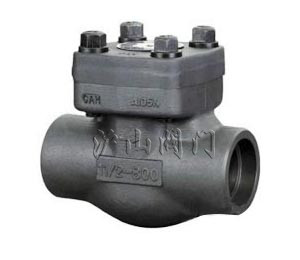

鍛鋼止回閥
|
產品型號：
|
HD11H/Y、HD41H/Y、HD61H/Y
|
|
驅動方式：
|
手動
|
連接形式：
|
內螺紋、法蘭
|
|
結構形式：
|
明桿、暗桿
|
密封材料：
|
硬質合金、不銹鋼
|
|
壓力范圍：
|
1.6～16.0MPa
|
公稱通徑：
|
DN150-DN2500
|
|
常用材質：
|
鍛鋼
|
技術咨詢：
|
021-31007323
|
【產品介紹】
鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。可選的密封閥瓣形式有旋啟式、升降式、球型三種，連接標準可執行美標或國標螺紋，焊接和法蘭連接。
【產品特點】
1、全通徑或縮徑設計
2、三種閥蓋形式：螺栓連接、焊接、自密封連接
3、可選的密封閥瓣形式有旋啟式、升降式、球型
4、可按需要加裝彈簧
【執行標準】
設計規范：GB/T 12233，API 602
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927，API 598
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【產品型號】
|
連接形式
|
國標型號
|
美標型號
|
|
法蘭
|
HD41H/Y-16
HD41H/Y-25
HD41H/Y-40
HD41H/Y-64
HD41H/Y-100
HD41H/Y-160
|
HD41H/Y-C150
HD41H/Y-C300
HD41H/Y-C600
HD41H/Y-C900
HD41H/Y-C1500
HD41H/Y-C2500
|
|
焊接
|
HD61H/Y-16
HD61H/Y-25
HD61H/Y-40
HD61H/Y-64
HD61H/Y-100
HD61H/Y-160
|
HD61H/Y-C150
HD61H/Y-C300
HD61H/Y-C600
HD61H/Y-C900
HD61H/Y-C1500
HD61H/Y-C2500
|
|
螺紋
|
HD11H/Y-16R
HD11H/Y-25R
HD11H/Y-40R
HD11H/Y-64R
HD11H/Y-100R
HD11H/Y-160R
|
HD11H/Y-C150R
HD11H/Y-C300R
HD11H/Y-C600R
HD11H/Y-C900R
HD11H/Y-C1500R
HD11H/Y-C2500R
|
【產品性能規范】
|
鍛鋼止回閥主要性能規范
|
|
|
公稱壓力（Mpa）
|
實驗壓力
|
工作溫度（℃）
|
|
|
強度（水）（Mpa）
|
密封（水）空氣
|
低壓密封空氣（Mpa）
|
|
|
1.6
|
2.4
|
1.76
|
0.6
|
≤350
|
|
|
2.5
|
3.75
|
3.75
|
0.6
|
|
|
4.0
|
6.0
|
4.4
|
0.6
|
|
|
6.4
|
9.6
|
7.04
|
0.6
|
|
|
10.0
|
15.0
|
11.0
|
0.6
|
|
【主要外形連接尺寸】
|
鍛鋼止回閥外形尺寸
|
|
800Lb
|
|
NPS (in)
|
縮徑 (R.P)
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
|
全徑 (F.P)
|
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
L (mm)
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
170
|
|
H (mm)
|
61
|
61
|
61
|
78
|
84
|
101
|
120
|
133
|
|
900Lb～1500Lb
|
|
NPS (in)
|
縮徑 (R.P)
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
|
全徑 (F.P)
|
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
L (mm)
|
92
|
111
|
111
|
120
|
140
|
140
|
162
|
178
|
|
H (mm)
|
61
|
79
|
79
|
97
|
105
|
120
|
140
|
140
|
【結構圖片】
