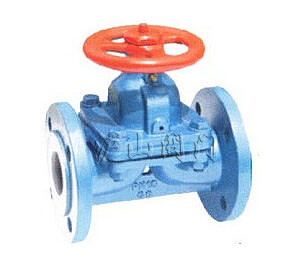

產品名稱：	襯氟塑料堰式隔膜閥	產品型號：	AG41F、AG41Fs
驅動方式：	手動	連接形式：	法蘭
結構形式：	堰式	密封材料：	氟塑料
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼、球墨鑄鐵	技術咨詢：	021-31007323

一、AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥介紹

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸： ANSI B16.1

二、AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥用途：

AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料。
適用于不同工作溫度和流體管路。AG41W（無襯里）、AG41J(襯膠)堰式隔膜閥適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：125、150

三、AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥測試：

襯里層：電火花檢測
實驗與檢驗按APL598標準
公稱壓力：PN閥體：Lb×1.5 密封：Lb×1.1

四、AG41F(無襯里)、AG41Fs(襯氟塑料)堰式隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵 閥桿：碳鋼、不銹鋼 手輪：鑄鐵

部件列表：
1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪

公稱通徑		公稱壓力	L	D	D1	n-Фd	f
DN	NPS	Class	mm	mm/in	mm/in	in	mm
15	1/2	150	108/125	89/31/2	60.5/23/8	4-5/8	2
20	3/4		117/135	98/37/8	70/23/4	4-5/8	2
25	1		127/145	108/41/4	79.5/31/8	4-5/8	2
32	11/4		146/160	117/45/8	89/31/2	4-5/8	2
40	11/2		159/180	127/5	98.5/31/2	4-5/8	2
50	2		190/210	152/6	120.5/43/4	4-3/4	2
65	21/2	125	216/260	178/7	139.5/51/2	4-3/4	2
80	3		254/300	190/71/2	152.5/6	4-3/4	2
100	4		305/350	229/9	190.5/71/2	8-3/4	2
125	5		356/400	254/10	219/81/2	8-7/8	2
150	6		406/460	279/11	241.5/91/2	8-7/8	2
200	8		521/570	343/121/2	298.5/113/4	8-7/8	2
250	10		635/680	406/16	362/141/4	12-1	2
300	12		749/790	483/19	432/17	12-1	2
350	14		787/900	55/21	12	12-11/8	2
400	16		914/1000	597/231/2	540/211/4	16-11/8	2
