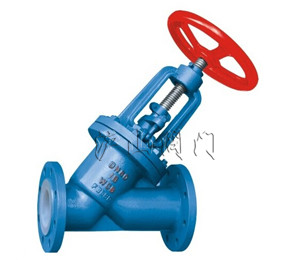

產品名稱：	直流式襯氟塑料截止閥	產品型號：	J45Fs
驅動方式：	手動	連接形式：	法蘭
結構形式：	直流式	密封材料：	襯氟、氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

J45Fs直流式襯氟塑料截止閥介紹

設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216 JB78

一、J45Fs直流式襯氟塑料截止閥用途

直流式襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，低溫截止閥適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。

適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料） 壓力等級：0.6、1.0、1.6

二、J45Fs直流式襯氟塑料截止閥測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

三、J45Fs直流式襯氟塑料截止閥材料

閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料 電動裝置：組合件

四、J45Fs直流式襯氟塑料截止閥部件列表

1、閥體、2、閥體襯里 3、閥蓋4、閥瓣5、壓蓋子6、閥桿7、手輪

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H1	H2	D0	質量
25	1.6   1.0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4
