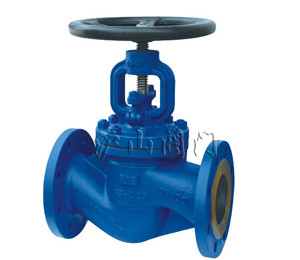

德標截止閥（stop valve,Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。
二、德標截止閥概述
波紋管截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常遷合作為切斷或調節以及節流用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
三、德標截止閥工作原理
截止閥，也叫截門，是使用廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 不強。
四、德標截止閥優點與缺點
優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
缺點
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
4、流體阻力大，長期運行時，密封可靠性不強
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
五、德標截止閥技術規范
|
結構形式
|
BB-BG-OS＆Y
|
|
驅動方式
|
手動
|
|
電動
|
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
注：系列閥門連接法蘭克根據用戶要求設計制造。
六、德標截止閥產品性能規范
|
公稱壓力（MPa）
|
殼體實驗壓力（MPa）
|
密封試驗壓力（MPa）
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
-110～600℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
七、德標截止閥主要零件材料及性能
|
殼體
|
GS-C25
|
1.4308
|
|
閥瓣
|
GS-C25
|
1.4308
|
1.4408
|
Monel
|
|
閥桿
|
13Cr
|
1.4308
|
1.4408
|
Monel
|
F304
|
|
閥瓣密封面
|
13Cr
|
13Cr
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
1.4308
|
STL
|
|
閥座密封面
|
13Cr
|
STL
|
STL
|
1.4308
|
STL
|
1.4408
|
STL
|
Monel
|
1.4308
|
STL
|
STL
|
|
殼體
|
1.4408
|
1.4306
|
1.4301
|
|
閥瓣
|
|
閥桿
|
1.4408
|
1.4306
|
1.4301
|
|
閥瓣密封面
|
1.4408
|
1.4408
|
STL
|
1.4306
|
1.4306
|
STL
|
1.4301
|
1.4301
|
STL
|
|
閥座密封面
|
1.4408
|
STL
|
STL
|
1.4306
|
STL
|
STL
|
1.4301
|
STL
|
STL
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
德標截止閥

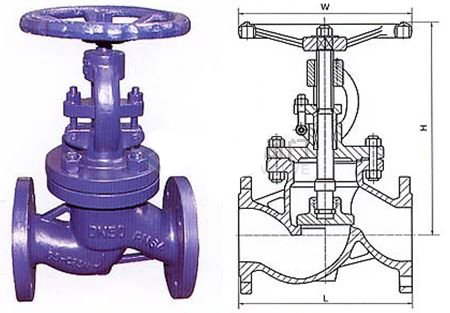

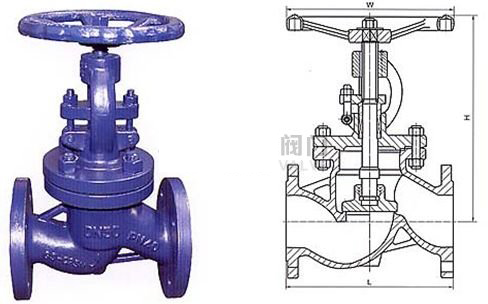

主要外形和連接尺寸
|
壓力等級 (MPa)
|
PN1.6MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
305
|
354
|
402
|
437
|
496
|
541
|
699
|
815
|
914
|
1189
|
1350
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
750
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
38
|
56
|
75
|
100
|
182
|
278
|
398
|
500
|
618
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級(MPa)
|
PN2.5MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
363
|
415
|
453
|
505
|
556
|
744
|
864
|
948
|
1269
|
1450
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
39
|
58
|
80
|
101
|
190
|
290
|
405
|
510
|
650
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級 (MPa)
|
PN4.0MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
450
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
370
|
430
|
480
|
532
|
589
|
783
|
888
|
965
|
1285
|
1512
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
22
|
31
|
41.5
|
61
|
83
|
110
|
210
|
318.5
|
430
|
520
|
680
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
德標截止閥
主要外形和連接尺寸
|
壓力等級 (MPa)
|
PN6.4MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
775
|
900
|
1025
|
1150
|
|
H
|
240
|
260
|
276
|
285
|
300
|
305
|
354
|
402
|
437
|
495
|
541
|
699
|
815
|
914
|
1189
|
1350
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
750
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
38
|
56
|
75
|
100
|
182
|
278
|
398
|
500
|
618
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級(MPa)
|
PN10.0MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
300
|
340
|
380
|
450
|
500
|
550
|
650
|
775
|
900
|
1025
|
1250
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
363
|
415
|
453
|
505
|
556
|
744
|
864
|
948
|
1269
|
1450
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
20
|
30
|
39
|
58
|
80
|
101
|
190
|
290
|
405
|
510
|
650
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主要外形和連接尺寸
|
壓力等級(MPa)
|
PN16.0MPa
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
300
|
340
|
380
|
450
|
500
|
550
|
650
|
775
|
900
|
1025
|
1250
|
|
H
|
240
|
260
|
276
|
285
|
300
|
325
|
370
|
430
|
480
|
532
|
589
|
783
|
888
|
965
|
1285
|
1512
|
|
W
|
120
|
140
|
160
|
160
|
180
|
200
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
600
|
|
重量（Kg）
|
8
|
10
|
12
|
16
|
17
|
22
|
31
|
41.5
|
61
|
83
|
110
|
210
|
318.5
|
430
|
520
|
680
|
