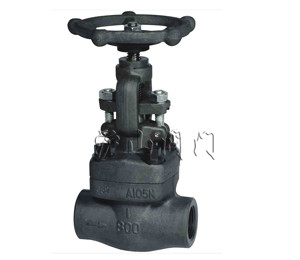

產品名稱：
|
鍛鋼螺紋焊接截止閥
|
產品型號：
|
J61Y
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接
|
|
結構形式：
|
直通式
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
800～1500Lb
|
公稱通徑：
|
DN80-DN200
|
|
常用材質：
|
鍛鋼
|
技術咨詢：
|
021-31007323
|
一、J61Y鍛鋼螺紋焊接截止閥概述
J61Y鍛鋼螺紋焊接截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，鍛鋼高壓柱塞閥通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
二、J61Y鍛鋼螺紋焊接截止閥結構設計和規范
J61Y鍛鋼螺紋焊接截止閥制造按API 602,BS5352,ANSI/ASME B16.34. 試驗與驗收按API 598,標識按照MSS SP-25.
三、J61Y鍛鋼螺紋焊接截止閥結構型式
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。
四、J61Y鍛鋼螺紋焊接截止閥 零件材料
|
序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
銷釘
|
A276420
|
A276 304
|
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料壓板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
閥桿螺母
|
A276410
|
|
13
|
鎖緊螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；
五、J61Y鍛鋼螺紋焊接截止閥規格尺寸及重量
|
|

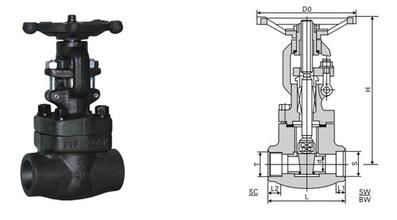

J61Y鍛鋼截止閥 結構圖
|
|
800LB
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H(開)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
900～1500LB
|
NPS
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
H(開)
|
171
|
207
|
207
|
240
|
258
|
330
|
355
|
370
|
|
W
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.2
|
3.7
|
3.6
|
6.8
|
7.6
|
11.6
|
15.0
|
21.9
|
|
焊接式
|
2.0
|
3.4
|
3.3
|
6.0
|
5.6
|
10.3
|
14.2
|
18.0
|
