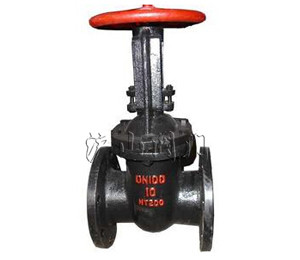

產品名稱：	Z44平行式雙閘板閘閥	產品型號：	Z44
驅動方式：	手動	連接形式：	法蘭
結構形式：	雙閘板	密封材料：	硬質合金、銅合金、氟塑料
壓力范圍：	1.0MPa	公稱通徑：	DN40-DN500
常用材質：	灰鑄鐵	技術咨詢：	021-31007323

Z44平行式雙閘板閘閥介紹


本閥廣泛適用于石油、化工、制藥、電力等行業．在公稱壓力≤l,0MPa的蒸汽、水、油類等介質的管路上，作啟閉用。

性能規范

型號	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		強度（水）	密封（水）
Z44T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z44W-10				≤100	油品、煤氣

主要零件材料

零件名稱	材料
	Z44T-110	Z44W-10
閥體、閥蓋、閥輪	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵+黃鋼	灰鑄鐵
閥桿	碳鋼	碳鋼
丁楔	鑄鋼	鑄鋼
閥桿螺母	青鋼	青鋼

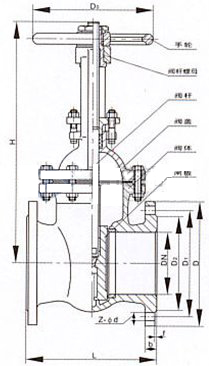

外形尺寸和連接尺寸

型號	公稱通徑DN（mm）	尺寸								重量
		L	D	D1	D2	b-f	Z-Φd	H	Do
Z44T-10 Z44W-10 Z44H-10 Z44F-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320
	300	420	440	440	368	28-4	12-23	990	400
	350	450	500	500	428	30-3	16-23	1100	400
	400	480	565	565	482	32-3	16-25	1200	500
	450	510	615	615	532	32-3	20-25	1300	500
	500	540	670	670	585	34-3	20-25	1500	500
