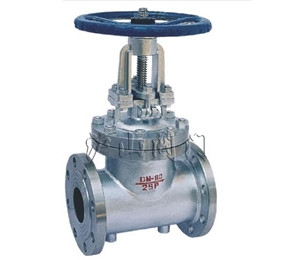

產品名稱：	BZ41保溫閘閥	產品型號：	BZ41
驅動方式：	手動	連接形式：	法蘭
結構形式：	單閘板	密封材料：	硬質合金、鑄鋼
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN40-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

BZ41保溫閘閥介紹

應用規范

1、設計制造按GB12234-89
2、結構長度按GB12221-89
3法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

主要零件材料

零件名稱	ZG1Cr18Ni19Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO2Ti系列	ZG00Cr17Ni14MO2系列	WCB系列
閥體/閥蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
閘板	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	1Cr13
閥桿	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304+-PTFE	304L+PTFE	316+PTFE	316+PTFE	石墨+304
壓蓋	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
填料壓環	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr189Ti	1Cr189Ti	1Cr189Ti	1Cr189Ti	45

1.6MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	310	358	373	435	500	614	674	818	969	1145
D	mm	200	240	240	280	300	320	360	400	450	560

2.5MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	358	373	435	500	614	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640

6.4MPa主要連接尺寸及重量

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	280	310	350	400	450	550	650	750
H	mm	358	373	435	500	514	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640
