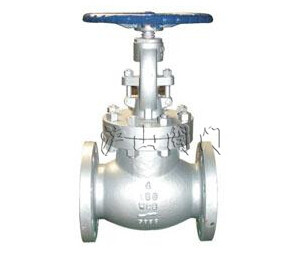

產品名稱：	金屬密封美標柱塞閥	產品型號：	UZ41H、UZ41Y、U41SM
驅動方式：	手動	連接形式：	對夾、法蘭
結構形式：	明桿單閘板	密封材料：	硬質合金、不銹鋼
壓力范圍：	150Lb～300Lb	公稱通徑：	1/2”-16”
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

金屬密封美標柱塞閥介紹

一、金屬密封美標柱塞閥產品概述

金屬密封美標柱塞閥這類閥門全部采用美國國家標準（ANSI）及美國石油學會標準（API）的連接，結構尺寸，內件采用國際（GB）尺寸。

二、金屬密封美標柱塞閥主要連接、結構尺寸

DN(mm) 尺寸（mm）	UZ41H（Y）-150Lb U41SM~150Lb
	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
K	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
n-φ	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29



DN(mm) 尺寸（mm）	UZ41H（Y）-300Lb? U41SM~300Lb
	1/2”	3/4”	1”	11/4”	11/2”	2”	21/2”	3”	4”	5”	6”	8”	10”	12”	14”	16”
L	152	178	203	216	229	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	254	279	318	381	445	521	584	648
K	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
D1	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
t	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
n-φ	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35
