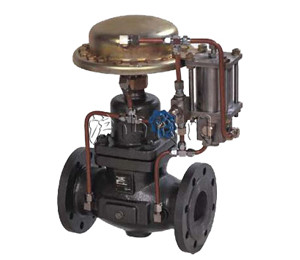

產品名稱：
|
指揮器壓力調節閥
|
產品型號：
|
V230/V231 D12/D13
|
|
驅動方式：
|
自力式
|
連接形式：
|
法蘭
|
|
結構形式：
|
先導式
|
密封材料：
|
氟塑料
|
|
壓力范圍：
|
1.6～4.0MPa
|
公稱通徑：
|
DN15-DN250
|
|
常用材質：
|
鑄鐵，鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
一、指揮器壓力調節閥簡介：
V230/V231 D12/D13自力式壓力調節閥（指揮器操作型），由調節閥、執行器、指揮器組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。
二、指揮器壓力調節閥工作原理：
該閥采用先導式結構，有兩個薄膜執行機構(指揮器和主閥各一個)閥后壓力 不直接控制主閥芯，而是指揮器執行機構控制閥門主閥的開和關，原理如下：
閥前壓力經過法蘭通過5進入到減壓閥4(主要起保持閥前壓力穩定)在經過3進入指揮器閥芯10(指揮器閥芯是采用氣關方式，閥后壓力不在設定值時是開的狀態)閥前介質通過指揮器閥芯10到達節流閥9，(主要起分流和平衡作用)進入主閥薄膜執行機構，(主閥薄膜執行機構采用氣開設計)打開主閥芯7，閥后壓力通過接管11同指揮器薄膜執行機構相連接，檢測機構2接受到閥后壓力和流量，帶動指揮器執行機構向下關閉指揮器閥芯，閥后壓力設定通過指揮器1內的調節彈簧恒定設定壓力。
帶指揮器自力式壓力調節閥投用后一般不需要大的維護，平常只要觀察一下閥后壓力表是否在設定值就可以。
三、指揮器壓力調節閥型號、規格：
四、指揮器壓力調節閥技術參數：
五、指揮器壓力調節閥在安裝使用時注意點：
⑴指揮器壓力調節閥屬于現場儀表，要求環境溫度應在-25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
�、普{節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
⑶安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。
�、日{節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
�、蔀榱耸拐{節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。
同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。
⑹電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。
