產品名稱：
|

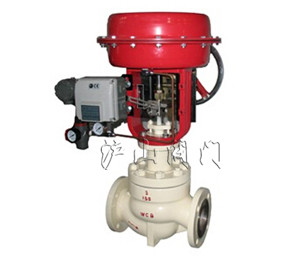

HCN低噪音籠式調節閥
|
產品型號：
|
HCN
|
|
驅動方式：
|
氣動、電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN40-DN350
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、HCN低噪音籠式調節閥概述
低噪音籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。流體通道呈S流線型,還沒有一個改善套筒周圍流體平穩流動的導流翼,因此壓降損失小,流量大,噪音小。 閥芯采用壓力平衡式結構，調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。
二、HCN低噪音籠式調節閥技術指標
閥體
型式∶直通單座鑄造球型閥
公稱通徑∶40、50、80、100、150、200、250、300、350毫米
公稱壓力∶ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4兆帕
連接型式∶法蘭密封面型式 FF、RF、RJ、LG、MFM
法蘭標準∶JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6兆帕)、JB/T79.2-94(PN4.0、6.4兆帕)、HG20594-97、HG20618-97等
焊接連接∶嵌接焊SW(40~50毫米) 對接焊BW(65~350毫米)
材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量
上 閥 蓋∶常溫型P -17~+230攝氏度
伸長I型EI +230~+566攝氏度
注∶工作溫度不準超過各種材料的允許范圍。
壓蓋型式∶螺栓壓緊式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式∶帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性∶線性特性(LV)
材 料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量
活塞環材料∶閥體、閥內件材質組合及使用溫度范圍·閥座允許泄漏量
執行機構
型 式∶DKZ系列電動執行機構;381L系列電子式電動執行機構;PSL系列電子式電動執行機構
閥作用型式
電關式或電開式平衡籠式單座調節閥
三、HCN低噪音籠式調節閥閥體參數
|
閥體型式
|
直通鑄造球型閥
|
|
公稱通徑
|
40、50、65、80、100、150、200、250、300、350mm
|
|
公稱壓力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
連接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接標準
|
嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
|
|
上閥蓋
|
常溫型(P)
|
-17~+230℃
|
|
伸長I型(E)
|
-45~-17℃、 +230~+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
三、HCN低噪音籠式調節閥閥內件
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
等百分比特性(%CC)和線性特性(LCC)
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
四、HCN低噪音籠式調節閥執行機構
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa(HA型)，190~350KPa(VAP型)
|
|
供氣壓力
|
280~400KPa(HA型)、400(VA6型、VP型)
|
|
氣源接口
|
RC1/4"(HA、VA6型)、RC3/8"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
五、HCN低噪音籠式調節閥主要性能
|
泄漏量
|
金屬閥座
|
符合ANSI B16.104-1976 IV級
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
—
|
注：采用標準的V型聚四氟乙烯填料
|
|
可調范圍
|
25:1
|
六、HCN低噪音籠式調節閥CV值和行程
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
80
|
100
|
125
|
100
|
125
|
150
|
125
|
150
|
200
|
250
|
300
|
350
|
|
額定Cv值
|
10
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
120
|
99
|
120
|
175
|
120
|
175
|
330
|
175
|
330
|
580
|
760
|
1090
|
1610
|
|
額定行程
|
25
|
38
|
50
|
75
|
100
|
150
|
七、HCN低噪音籠式調節閥主要外形及連接尺寸
|
公稱通徑DN(mm)
|
40、50、65、80、100、150、200、250、300、350mm
|
|
結構長度
|
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為
您提供完整的圖紙及技術資料。
|
|
閥體高度
|
|
執行器高度
|
