產品名稱：	襯氟塑料電動隔膜閥	產品型號：	G941F、G941Fs
驅動方式：	電動	連接形式：	法蘭
結構形式：	直通式	密封材料：	橡膠
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

G941F(無襯里)、G941Fs(襯氟塑料)電動隔膜閥介紹

設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

一、G941F(無襯里)、G941Fs(襯氟塑料)電動隔膜閥用途：

    電動襯氟塑料隔膜閥本閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

二、G941F(無襯里)、G941Fs(襯氟塑料)電動隔膜閥測試：

    襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵、碳鋼 閥桿：碳鋼 支撐架：碳鋼 電動裝置：組合件

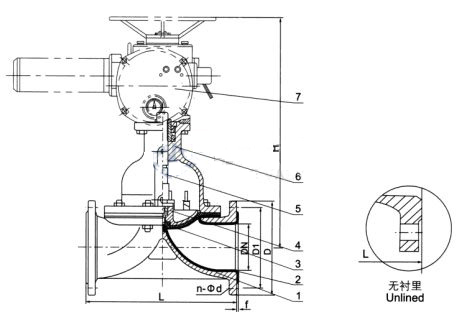

部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、電動裝置

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H	型號	輸出力矩	啟閉時間	質量
15	1.0	1.0	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	445	Z5-18/16	50	17	40
32			160	145	100	418	2	457	Z5-18/16	50	20	42
40			180	150	110	4-18	3	466	Z5-18/16	50	14	45
50			210	165	125	4-18	3	480	Z10-18/16	50	20	50
65		0.6	250	185	145	4-18	3	517	Z10-18/16	150	28	60
80			300	200	160	4-18	3	539	Z10-36/25	100	16	70
100			350	220	180	8-18	3	576	Z10-36/25	100	17	80
125			400	250	210	8-18	3	634	Z15-18/25	150	32	104
150			460	285	240	8-22	3	660	Z15-18/25	150	53	125
200		0.4	570	340	295	8-22	4	860	Z20-18/25	200	53	180
250			680	395	350	12-22	4		Z20-18/25	200	53	280
300			790	445	400	12-22	4	1003	ZD30-36a	300	45	434
350			900	505	460	16-22	4		ZD30-36a	300	45
400		0.25	100	565	515	16-25	4

注：電動裝置可按用戶要求配置
