產品名稱：
|

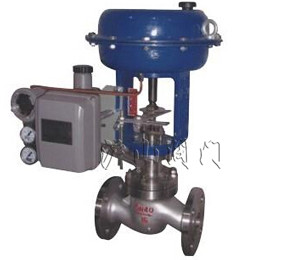

精小氣動薄膜套筒調節閥
|
產品型號：
|
ZJHP
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
套筒
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN400
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZJHP精小型氣動薄膜套筒調節閥概述
ZJHP精小型氣動薄膜套筒調節閥形小、體輕、高性能、大容量、是符合IEC標準的新一代通 用調節閥產品。它適用于一般流體介質和工藝條件生產過程控制系統。ZJHP型氣動單座調節閥由氣動多彈簧薄執行機構和低流阻單座組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，防爆電動套筒調節閥具有大的流量系數。操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
二、ZJHP精小型氣動薄膜套筒調節閥結構特點
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟
三、ZJHP精小型氣動薄膜套筒調節閥技術參數
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
額定流量系數Kv
|
單座
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
700
|
1100
|
|
|
雙座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
2700
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比R
|
50：1
|
|
信號范圍Pr（KPa）
|
20～200、40～200、20～60、60～100、80～240
|
|
氣源壓力Ps（MPa）
|
0.14～0.4
|
|
允許泄漏量
|
Ⅳ級（單座）、Ⅲ級（雙座）
|
|
工作溫度t（℃）
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～650
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
