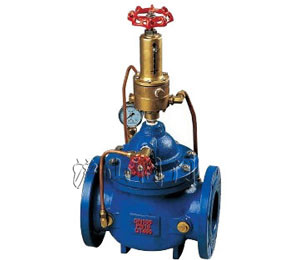

500X泄壓閥

500X泄壓閥
  質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
銷售：021-31007323
傳真：021-33321522
技術：021-31007323

產品說明   服務承諾   訂貨流程


  產品名稱：

500X泄壓閥

  產品型號：

500X

  驅動方式：

手動

  連接形式：

法蘭

  結構形式：

  密封材料：

丁腈橡膠

  壓力范圍：

1.0～2.5MPa

  公稱通徑：

DN20-DN800

  常用材質：

鑄鋼

  技術咨詢：

021-31007323


一、500X泄壓閥結構特點和用處


500X泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。
作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。本產品利用水力自力控制，
不需要其它裝置和能源，保養簡便，一閥多用。800X壓差旁通閥 廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


二、500X泄壓閥工作原理


1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。
當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。
作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力
超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉
或用絲堵?lián)Q下。


三、500X泄壓閥主要技術參數



公稱壓(Mpa)

殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)

1.0

1.5

1.1

水

0-80

1.6

2.4

1.76

2.5

3.75

2.75


四、500X泄壓閥主要零件材料



零件名稱

零件材料

閥體 閥蓋

WCB

閥座 閥盤

銅合金

密封圈 O型圈

丁腈橡膠

閥桿

2Cr13

彈簧

50CrVA

針型閥

銅合金

球閥

銅合金

浮球閥

銅合金

微型過濾器

不銹鋼


五、500X泄壓閥連接尺寸



500X泄壓閥 結構圖
  500X泄壓/持壓閥結構圖 1.球閥 2.導閥 3.球閥 4.球閥 5.針閥



DN

L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5

20

180

330

130

550

460

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

330

130

550

460

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

330

130

550

460

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

345

135

610

516

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

345

135

610

516

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

355

140

625

520

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

360

146

645

538

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

400

156

750

596

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

170

808

655

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

435

186

864

710

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

480

206

1135

805

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

530

226

1185

855

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

575

246

1325

955

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

620

275

1385

990

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

635

286

1445

1030

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

665

320

1325

905

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

695

348

1430

960

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

720

372

1565

1020

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

770

422

1755

1160

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

805

458

2230

1515

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

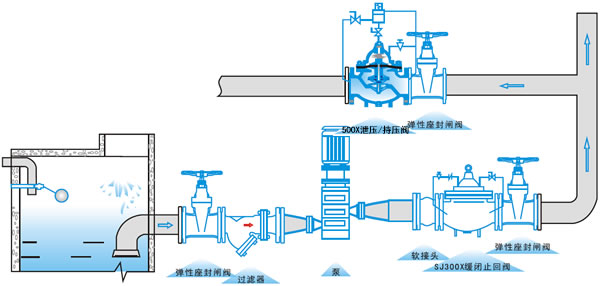

六、500X泄壓閥安裝示意圖


500X泄壓/持壓閥安裝示意圖
