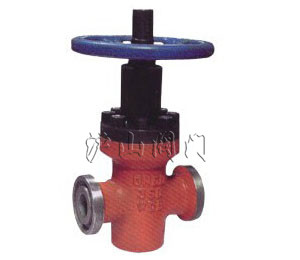

產品名稱：	Z83平行式卡箍閘閥	產品型號：	Z83H、Z83Y
驅動方式：	手動、氣動、電動	連接形式：	對夾、法蘭
結構形式：	明桿、暗桿	密封材料：	硬質合金、鑄鋼、橡膠
壓力范圍：	1.6～4.5MPa	公稱通徑：	DN40-DN80
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

Z83 平行式卡箍閘閥介紹

PN～45

Z83H/(K)Z83Y型(抗硫)平行式閘閥/(K)Z83F1 01

一、Z83 平行式卡箍閘閥外形及連接尺寸：


公稱壓力PN(MPa)	公稱通徑DN(mm)	外形尺寸(mm)
		L	L1	H	H1	Dn	D1	D	b	D0
16 20	40	230	390	254	294	36	88.8	120	20	280
	50	230	400	312	364	45	88.8	120	20	300
	65	240	420	330	402	58	88.8	120	20	320
	80	270	470	41 1	495	72	107.8	140	20	350
25 35 45	40	230	390	254	294	36	88.8	120	20	280
	50	240	400	312	364	45	88.8	120	20	300
	65	260	420	330	402	58	88.8	120	20	320
	80	280	470	41 1	495	72	107.8	140	20	360

注:L1=L+對焊卡箍頭
