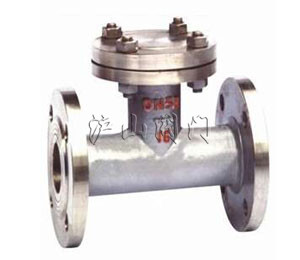

產品名稱：	T型管道過濾器	產品型號：	T型
驅動方式：	手動	連接形式：	法蘭
結構形式：	T型	密封材料：	不銹鋼、橡膠
壓力范圍：	2.0～5.0MPa	公稱通徑：	DN50-DN500
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、T型管道過濾器介紹

　　T型管道過濾器屬于管道粗過濾器，可用于液體、氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

 二、T型管道過濾器特點

      流通快速，故壓力損失小，不銹鋼錐型過濾器抗污性強。排渣方便。A型表示角式．B表示直通式。

三、T型管道過濾器主要性能規范

Type 型號	Nomiaal Pressure(MPa) 公稱壓力	WorkingTempoature(℃) 工作溫度	Filter Net Eye Number 濾網目數	Applicable media 適用介質
TG—A	2.0	300	20—150	Steam．Air．Water，Oil
YG—B	5.0	425	20—150	蒸汽、空氣、水、油

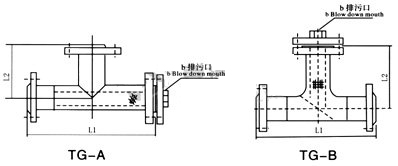

四、T型管道過濾器技術參數表

Type型號  Nominal Pressure(MPa) 公稱壓力	Connection 連接方式	Nominal Diameter (DN) 公稱通徑	TG-AExtemaldimensions(mm) 外形尺寸				Type型號  Nominal Pressure(MPa) 公稱壓力	Connection 連接方式	Nominal Diameter (DN) 公稱通徑	TG-B Extemal Dimensions(mml 外形尺寸			W(in)
			L1	L2	C					L1	L2	C
TG—A型  PN一2.0	Flange 法蘭	50	277	128	457		TG—B型  PN一2.0	Flange  法蘭	50	250	149	281	RC1/2〞
		65	316	146	530				65	292	170	325	RC1/2〞
		80	337	156	568				80	312	181	352	RC1/2〞
		100	388	181	648				100	362	267	412	RC3/4〞
		150	491	232	842				150	464	260	539	RC3/4〞
		200	591	280	1031				200	500	311	660	RC3/4〞
		250	668	318	1169				250	600	351	761	RC3/4〞
		300	768	368	1370				300	736	400	886	RC3/4〞
TG—A型  PN一5.0	Flange 法蘭	50	292	134	472		TG—B型  PN一5.0	Flange 法蘭	50	268	158	298	RC1/2〞
		65	331	152	545				65	304	179	337	RC1/2〞
		80	360	165	591				80	330	196	370	RC1/2〞
		100	416	191	676				100	382	225	432	RC3/4〞
		150	521	241	871				150	482	280	557	RC3/4〞
		200	621	289	1062				200	578	332.5	678	RC3/4〞
		250	716	333	1216				250	666	383	791	RC3/4〞
		300	821	384	1421				300	768	437	918	RC3/4〞
