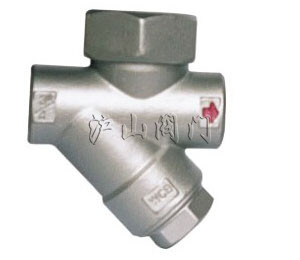

產品名稱：	熱動力式(圓盤式)(Y型)疏水閥	產品型號：	CS19H-16(25,40)C
驅動方式：	手動	連接形式：	內螺紋
結構形式：	圓盤式	密封材料：	不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

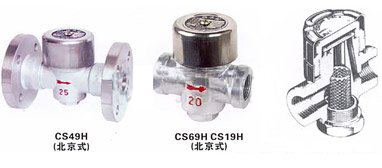

一、CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥主要特點


CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥結構簡單、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響、壓力范圍大。CS49H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥由于密封面不銹鋼，使用壽命高于國內同類產品。

二、CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥主要零件材料


閥體	鍛鋼
閥帽	不銹鋼
閥蓋	鍛鋼
閥片	不銹鋼
閥體密封面	不銹鋼

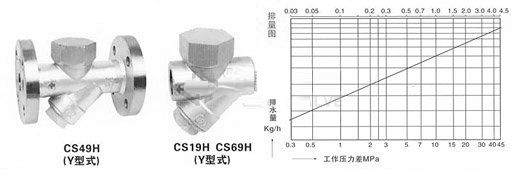

三、CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥排水量（Kg/h）


產品型號	DN	工作壓差（MPa）
		0.05	0.15	0.4	0.6	1.0	1.6	2.5
CS19H-16C CS49H-16C	15.20.25	150	280	400	475	600	800
	32.40.50	550	650	900	1200	1700	2100
CS19H-25 CS49H-25 CS69H-25	15.20.25	1717	1828	2536	2701	3202	3581
	32.40	56		119		321	470	534
	50	1800	2050	2600	3000	3500	4300	5000
CS19H-40 CS49H-40 CS69H-40	15.20.25	56		119		321	470	534
	32.40.50	1800	2050	2600	3000	3500	4300	5000

四、CS19H-16(25,40)C熱動力式(圓盤式)(Y型)疏水閥主要外型連接尺寸


產品型號	DN	螺紋連接				承插焊連接					重量	法蘭連接									重量
		RC	L	H	H1	L	H	H1	D	t		L	H	H1	D	K	d	c	f	N-Φ
CS19H-16/25C CS49H-16/25C CS69H-16/25C	15	1/2	75	57	35	75	57	35	23	7	1.23	150	57	35	95	65	45	14	2	4-14	3.13
	20	3/4	85	60	43	85	60	43	28	7	1.32	150	60	43	105	75	55	14	2	4-14	3.70
	25	1	95	68	50	95	68	50	33	10	1.67	160	68	50	115	85	65	14	2	4-14	4.78
	32	11/4	105	90	80	105	90	80	42	12	6.7	200	90	80	135	100	78	16	2	4-18	10.8
	40	11/2	110	90	80	110	90	80	52	12	6.9	230	90	80	145	110	85	16	2	4-18	10.84
	50	2	170	95	87	130	95	87	62	12	7.7	230	95	87	160	125	100	16	3	4-18	13.62
CS19H-40 CS49H-40 CS69H-40	15	1/2	75	61	41	175	61	41	23	9	1.23	150	61	41	95	65	45	16	2	4-14	3.13
	20	3/4	85	64	45	85	64	45	28	12	1.32	150	64	45	105	75	55	16	2	4-14	3.70
	25	1	95	68	45	95	68	45	33	15	1.67	160	68	45	115	85	65	16	2	4-14	4.78
	32	11/4	105	81	56	105	81	56	40	15	6.7	200	81	56	135	100	78	18	2	4-18	11.7
	40	11/2	110	81	56	110	81	56	50	15	6.82	230	81	56	145	110	85	18	3	4-18	11.82
	50	2	120	89	64	120	89	64	60	20	7.62	230	89	64	160	125	100	20	3	4-18	14.14
