產品名稱：
|

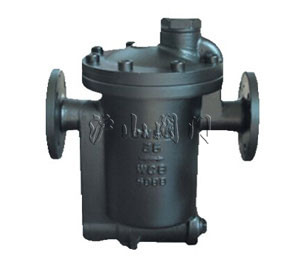

倒置桶式蒸汽疏水閥
|
產品型號：
|
881系列
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
倒置桶式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
0.01～1.7MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、倒置桶式蒸汽疏水閥·881系列產品介紹
倒置桶式蒸汽疏水閥·881系列有特殊的杠桿結構，廣泛用于造紙、紡織、印染、食品、石油、化工等工業加熱設備的蒸汽管道。
二、倒置桶式蒸汽疏水閥·881系列工作原理
倒置桶型疏水閥內部結構是杠桿系統連接倒置桶，開啟與關閉是根據凝結水和蒸汽的密度差來工作的；管路啟動時，疏水閥閥座處于開啟狀態，迅速將滯留管道的空氣和低溫冷凝水排出，當蒸汽進入倒置桶內，倒置桶產生向上浮力，桶上的連接杠桿帶動閥瓣關閉閥門。當—部分蒸汽產生凝結水，桶內失去浮力下沉，倒置桶連接杠桿帶動閥瓣開啟閥門。
三、倒置桶式蒸汽疏水閥·881系列結構特點
差壓復閥鐘型浮子式蒸汽疏水閥結構簡單，不易故障。無插銷或鉸鏈結構，無固定磨損，節效果佳。耐磨鉻鋼閥座，不銹鋼結構，使用壽命長。間歇排放雜志均可沖走，不積污垢，自動排空氣。有多種節流孔選擇，在不同壓力下，可達到高排水流量。內部零件全安裝在閥蓋上，維修方便。
四、倒置桶式蒸汽疏水閥·881系列應用場合
蒸汽管線 機組式加熱器
工藝設備 油預熱器
蒸煮設備 轉換器
蒸汽加熱桶 盤管
模壓機 滾筒
五、倒置桶式蒸汽疏水閥·881系列連續排水量表 公斤/小時(kg/h)
|
型號/尺寸
|
疏水閥的工作壓差(△P).kg/cm2
|
|
0.5
|
1
|
2
|
4
|
8
|
9
|
10
|
12
|
15
|
17
|
|
880/880F
|
240
|
280
|
230
|
280
|
280
|
310
|
260
|
|
|
|
|
881/881F
|
420
|
470
|
460
|
410
|
380
|
420
|
365
|
380
|
335
|
350
|
|
882/882F
|
800
|
930
|
930
|
920
|
800
|
900
|
660
|
720
|
560
|
600
|
|
883/883F
|
1520
|
1750
|
1800
|
2000
|
1560
|
1750
|
1550
|
1730
|
1500
|
1550
|
|
884/884F
|
2500
|
2950
|
3020
|
3050
|
2600
|
2950
|
2550
|
2880
|
2500
|
2600
|
|
885/885F
|
3960
|
4500
|
4500
|
4400
|
4600
|
4900
|
4500
|
4850
|
3000
|
3200
|
|
816/816F
|
7190
|
8600
|
8150
|
8800
|
8000
|
8850
|
8450
|
9000
|
8400
|
8650
|
注：①表中的K值代表了相應壓力下的閥座編號；②壓差是指疏水閥入口端與出口端得壓力差；
③排量是指蒸汽凝結水在單位小時內連續排放的量。
|
耐磨耐腐蝕部件
881系列倒置桶型疏水閥的不銹鋼閥瓣和閥座被單獨磨削加工后在機械裝置上一起配研，所有的其它部件部采用耐磨損、耐腐蝕的不銹鋼。
空氣和二氧化碳的排放
881系列倒置桶型蒸汽疏水閥可以自動連續地排放空氣和二氧化碳?xì)怏w而沒有冷滯后或空氣阻。
在背壓下工作
881系列倒置桶型疏水閥對背壓具有很好的適應性，除了由于壓差變小減少流量外，沒有其它不利影響，倒置桶只需要輕小的力就可使疏水闊開啟。
|
|
六、倒置桶式蒸汽疏水閥·881系列
主要零件材料和性能參數：
|
零部件名稱
|
材料
|
|
閥體、閥蓋
|
CF8、WCB
|
|
閥座
|
鎢鉻鈷合金
|
|
吊桶
|
不銹鋼
|
|
支架、過濾網
|
不銹鋼
|
|
七、倒置桶式蒸汽疏水閥·881系列技術參數表
|
產品型號
|
公稱通徑
(DN)
|
連接方式
|
使用壓力
(MPa)
|
高允許溫度
(℃)
|
外型尺寸
|
參考重量
(kg)
|
|
L
|
H1
|
H2
|
W
|
|
880/980
|
15～20
|
螺紋
|
0.01～1、0
|
350
|
125
|
78
|
102
|
103
|
2.2
|
|
881/981
|
15～25
|
0.01～1、7
|
350
|
125
|
78
|
102
|
103
|
2.8
|
|
882/982
|
15～25
|
0.01～1、7
|
350
|
170
|
108
|
130
|
145
|
7.0
|
|
883/983
|
25～32
|
0.01～1、7
|
350
|
205
|
130
|
192
|
178
|
14.0
|
|
884/984
|
32～40
|
0.01～1、7
|
350
|
235
|
168
|
212
|
203
|
23.0
|
|
815/985
|
32～50
|
0.01～1、7
|
350
|
255
|
164
|
252
|
220
|
26.0
|
|
816/986
|
50
|
0.01～1、7
|
350
|
320
|
214
|
242
|
302
|
42.0
|
|
881F/991
|
15～25
|
法蘭
|
0.01～1、7
|
350
|
170
|
78
|
102
|
103
|
5
|
|
882F/992
|
20～25
|
0.01～1、7
|
350
|
210
|
108
|
130
|
145
|
10
|
|
25～32
|
0.01～1、7
|
350
|
270
|
130
|
192
|
178
|
18
|
|
883F/993
|
40～50
|
0.01～1、7
|
320
|
|
884F/994
|
32～50
|
0.01～1、7
|
350
|
320
|
168
|
212
|
203
|
27
|
|
885F/995
|
40～50
|
0.01～1、7
|
350
|
320
|
164
|
252
|
220
|
29
|
|
816F/996
|
65～80
|
0.01～1、7
|
350
|
400
|
214
|
242
|
302
|
45
|
