產品名稱：	電動執行機構	產品型式：	開關型，調節型
驅動方式：	電動	連接形式：	法蘭
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

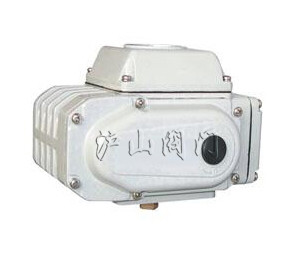

一、DTR型電動執行機構介紹

DTR系列回轉式電動執行機構功能齊全，有開關型，調節型等，它體積小，重量輕，性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結，間隙，傳動精度高，回差小；選用特殊銅合金鍛造，強度高，耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便，防腐防銹，免加油。具有雙重限位，過載過熱保護、安全性能好。全行程時間有多種速度可選，采用單相電源驅動，外線線路簡單，此外DTR內采用了先進的數字技術和高度集成的模塊，機電一體化的設計可直接接收計算機或儀表等輸出的4-20mADC或1-5VDC標準信號，實現對電動閥門的智能控制和精確定位。另外我們有機外型智能模塊和機內型智能模塊供用戶選擇。

二、DTR型電動執行機構作用形式

機型  項目	DTR-05	DTR-10	DTR-20	DTR-40	DTR-100	DTR-200
電源	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VAC 50/60Hz	200/220VA 50/60Hz
輸出力矩	50N.M	100N.M	200N.M	400N.M	1000N.M	2000N.M
動作范圍	0-90°	0-90°	0-90°	0-90°	0-90°	0-90°
動作時間	15秒	30秒/60秒	30秒/60秒	30秒/60秒	30秒/60秒	30秒/60秒
保護裝置	過熱保護	過熱保護	過熱保護	過熱保護	過熱保護	過熱保護
環境溫度	-30～+60°	-30～+60°	-30～+60°	-30～+60°	-30～+80°	-30～+80°
額定電流	0.15A	0.3A	0.45A	0.8A	1.0A	1.2A
絕緣電阻	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC	100M/500V DC
耐壓值	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC 1分鐘	1500V AC  1分鐘	1500V AC 1分鐘	1500V AC 1分鐘
手動操作	手柄操作	手柄操作	手柄操作	手柄操作	手柄操作	手柄操作
限位	電氣、機械  二重限位	電氣、機械  二重限位	電氣、機械  二重限位	電氣、機械  二重限位	電氣、機械  二重限位	電氣、機械  二重限位
防護等級	IP-65	IP-65	IP-65	IP-65	IP-65	IP-65
安裝角度	可任意角度	可任意角度	可任意角度	可任意角度	可任意角度	可任意角度
位置測量	電位計	電位計	電位計	電位計	電位計	電位計
驅動電機	8 W/E	23 W/E	45 W/E	90 W/E	120 W/E	120 W/E
箱體、箱蓋材料	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金
輸入信號	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V	4-20mA 或1-5V
輸出信號	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA
重量	2.5 kg	4.5 kg	8.0 kg	8.1 kg	11.0 kg	11.0 kg
