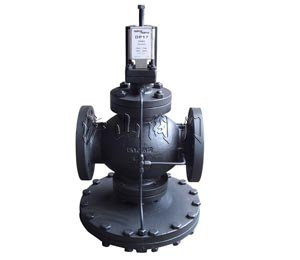

產品名稱：	先導式超大膜片高靈敏度減壓閥	產品型號：	YD13H型（DP17）
驅動方式：	手動	連接形式：	內螺紋
結構形式：	活塞式	密封材料：	不銹鋼
壓力范圍：	2.5MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、YD13H型（DP17）先導式超大膜片高靈敏度減壓閥結構特點和用途：


     本系列YD13H型（DP17）先導式超大膜片高靈敏度減壓閥是本公司參考國外先進產品而研制開發成功的新型先導式超大膜片減壓閥，本產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
     本杠桿式蒸汽減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。



二、YD13H型（DP17）先導式超大膜片高靈敏度減壓閥主要零件材料：


零件名稱	零件材料
閥體 閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	316
調節彈簧	60Si2Mn
主閥彈簧	50CrVA

三、YD13H型（DP17）先導式超大膜片高靈敏度減壓閥主要技術參數和性能指標：


公稱壓力	PN25
PMA高允許壓力	26barg
TMA高允許溫度	350℃
TMI低允許溫度	0℃
PMO大工作壓力*	17barg
TMO大工作溫度	285℃
出口壓力范圍	0.2-1.7

*：在飽和蒸汽條件下

四、YD13H型（DP17）先導式超大膜片高靈敏度減壓閥流量系數(Cv)


DN	15	20	25	32	40	50
Cv	2.5	5.5	8.1	12.0	17.0	28.0

五、YD13H型（DP17）先導式超大膜片高靈敏度減壓閥連接尺寸（近似值）


DN	Rc	L	H1	H	D
15	1/2	147	221	133	185
20	3/4	154	224	136	185
25	1	160	235	145	207
32	1-1/4	180	236	156	207
40	1-1/2	200	238	176	255
50	2	230	246	183	255
