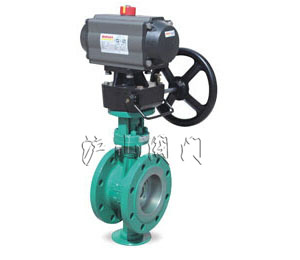

ZSRD氣動調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該不銹鋼氣動閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、ZSRD氣動調節型蝶閥標準規格
閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2〞~24〞
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
三、ZSRD氣動調節型蝶閥型號編制
|
Z
|
執行機構
|
R
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列氣動調節閥
|
S:氣動活塞執行機構
J:氣動薄膜
|
R
角行程
|
D:標準型硬密封調節蝶閥
DF:軟密封調節蝶閥
|
PN16=16
CL150LB=150 LB
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN50= DN50
NPS2〞=NPS2〞
|
四、ZSRD氣動調節型蝶閥性能
|
流量特性
|
近似等百分比
|
|
可調范圍
|
50:1
|
|
額定CV值
|
全腔型CV 85~20500
|
|
行程
|
全開 90° 調節0-70°
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
|
|
基本誤差%
|
氣動 ±2
|
電動±2.0
|
|
回差%
|
氣動 ≤1.5
|
電動≤1.0
|
|
死區%
|
氣動 ≤0.6
|
電動≤1.0
|
注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
五、ZSRD氣動調節型蝶閥選用參數表
|
公稱通徑DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
額定流量系數Cv
|
85
|
180
|
240
|
390
|
690
|
1000
|
1760
|
3390
|
4730
|
6700
|
8900
|
10500
|
14800
|
20500
|
|
PTFE填料，金屬密封允許壓差 單位MPa
|
|
雙作用氣動執行機構
|
|
|
1.45
|
0.54
|
0.79
|
0.42
|
0.34
|
0.1
|
0.27
|
0.17
|
0.12
|
0.19
|
0.11
|
0.04
|
|
單作用氣動執行機構
|
|
|
0.82
|
0.38
|
0.5
|
0.44
|
0.33
|
0.19
|
0.38
|
0.16
|
0.14
|
0.14
|
0.12
|
0.11
|
