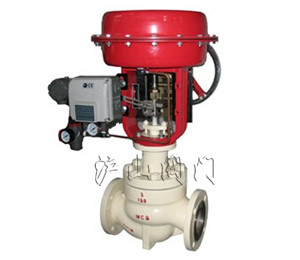

產品名稱：	HCN低噪音籠式調節閥	產品型號：	HCN
驅動方式：	氣動	連接形式：	法蘭
結構形式：	籠式	密封填料：	含浸聚四氟乙烯石棉填料、石棉編織填料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN40-DN350
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、產品概述

HCN低噪音籠式調節閥可以降低壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S 流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。HCN低噪音籠式調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。HCN低噪音籠式調節閥符合GB/T4213-92標準。

二、主要技術參數

1、閥體

閥體型式		直通鑄造球型閥
公稱通徑		40、50、65、80、100、150、200、250、300、350mm
公稱壓力		ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
連接型式	密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~350mm)
材料		鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等
上閥蓋	常溫型(P)	-17~+230℃
	伸長I型(E)	-45~-17℃、 +230~+566℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

2、 閥內件

閥芯形式	帶組合密封圈或活塞環的壓力平衡式閥芯
流量特性	等百分比特性(%CC)和線性特性(LCC)
材料	不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

3、 執行機構

執行器型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍	80~240KPa(HA型)，190~350KPa(VAP型)
供氣壓力	280~400KPa(HA型)、400(VA6型、VP型)
氣源接口	RC1/4"(HA、VA6型)、RC3/8"(VP型)
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、 主要性能指標

泄漏量	金屬閥座	符合ANSI B16.104-1976 IV級
回差	帶定位器	小于全行程的1%
回差	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		25:1

5、 Cv值和行程

高精度流量特性閥芯(%CF、LCF、%TF、LTF)

公稱通徑	40			50			65			80			100			125			150			200			250	300	350
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	80	100	125	100	125	150	125	150	200	250	300	350
額定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	120	99	120	175	120	175	330	175	330	580	760	1090	1610
額定行程	25						38									50						75			100		150

6、 主要外形及連接尺寸

公稱通徑DN(mm)	40、50、65、80、100、150、200、250、300、350mm
結構長度	由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會為您提供完整的圖紙及技術資料。
閥體高度
執行器高度
