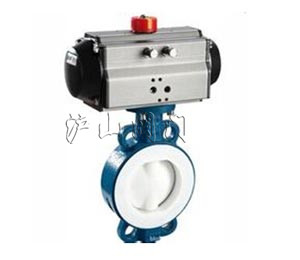

一、D671F46氣動襯氟蝶閥概述

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命;可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸 氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。

二、D671F46氣動襯氟蝶閥結構特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、D671F46氣動襯氟蝶閥采用標準

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

四、D671F46氣動襯氟蝶閥執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、D671F46氣動襯氟蝶閥附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

六、D671F46氣動襯氟蝶閥主要技術參數

七、D671F46氣動襯氟蝶閥密封材料的選用

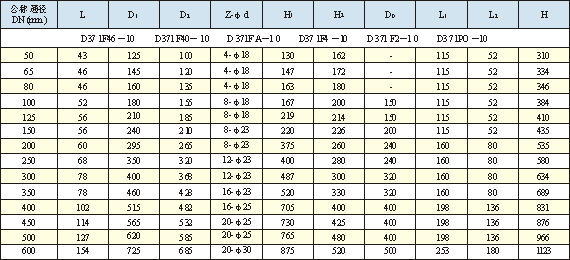

八、D671F46氣動襯氟蝶閥主要外形尺寸與連接尺寸( mm )

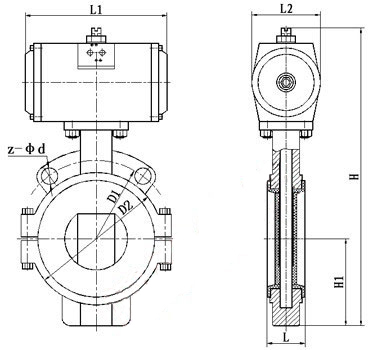

氣動襯氟蝶閥 結構圖
