產品名稱：
|

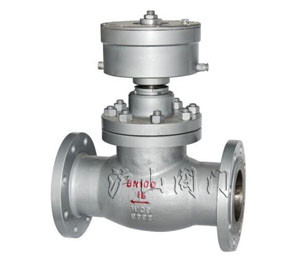

QDQ421F氨氣緊急切斷閥
|
產品型號：
|
QDQ421F
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
2.5-4.0MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氨氣緊急切斷閥--概述：
QDQ421F氨氣緊急切斷閥適用于氨氣/燃?xì)鈨蓿艿莱鋈肟诳刂魄袛嗔髁康陌踩y門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。
氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。
氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮氣。
二、氨氣緊急切斷閥--性能規范:
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣、無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：氣動/常閉式.常開式 鑄剛/不銹鋼
三、氨氣緊急切斷閥--安裝尺寸單位:(mm)
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
|
15
|
130
|
215
|
95
|
65
|
45
|
16
|
2
|
4-14
|
|
20
|
150
|
255
|
105
|
75
|
55
|
16
|
2
|
4-14
|
|
25
|
160
|
285
|
115
|
85
|
65
|
16
|
2
|
4-14
|
|
32
|
180
|
300
|
135
|
100
|
78
|
18
|
2
|
4-18
|
|
40
|
200
|
320
|
145
|
110
|
85
|
18
|
2
|
4-18
|
|
50
|
230
|
380
|
160
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
290
|
420
|
180
|
145
|
120
|
22
|
3
|
8-18
|
|
80
|
310
|
450
|
195
|
160
|
135
|
22
|
3
|
8-18
|
|
100
|
350
|
520
|
230
|
190
|
160
|
24
|
3
|
8-23
|
|
125
|
400
|
558
|
270
|
220
|
188
|
28
|
3
|
8-23
|
|
150
|
480
|
750
|
300
|
250
|
218
|
30
|
3
|
8-25
|
|
200
|
600
|
950
|
360
|
310
|
278
|
34
|
3
|
12-25
|
|
250
|
650
|
1050
|
425
|
370
|
322
|
36
|
3
|
12-30
|
|
300
|
750
|
1120
|
485
|
430
|
390
|
40
|
3
|
16-30
|
四、氨氣緊急切斷閥--應用操作規程
氣動切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。
五、安裝注意事項
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、切斷閥采用止回閥原理，只能單向截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。
