產品名稱：
|

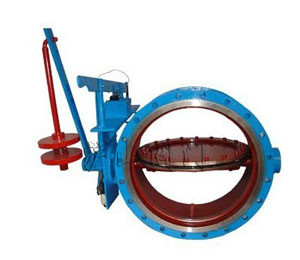

電磁式煤氣安全閥
|
產品型號：
|
DMF-0.5
|
|
驅動方式：
|
手動
|
連接形式：
|
對夾、法蘭
|
|
結構形式：
|
杠桿式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
0.05MPa
|
公稱通徑：
|
DN100-DN2000
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
DMF型電磁式煤氣安全閥是一種切斷裝置，它由密封蝶閥和電磁式啟動器兩大部分組成，對以煤氣為燃料的各種工業爐窯，保證安全不可缺少的重要設備。
DMF-0.5系列電磁式煤氣安全閥為法蘭連接，杠桿式啟閉閥，它主要由電磁鐵，杠桿裝置彈簧及重錘，閥體，閥板和軸等零件組成
當煤氣或助燃氣空氣壓力處于正常狀態時，安全閥處于全開位置，當煤氣或助燃空氣低壓時，通過相應的電路設計，可使用電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連接的杠桿脫扣，重錘落下，安全閥立即關閉。另外供電系統一點斷電，也即電磁鐵失電和上述過程相同，安全閥立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時，快速斷電時切斷煤氣的目的
DMF-0.5系列電磁式煤氣安全閥具有結構簡單、動作可靠、維護方便、價格低廉，并具有如下功能：煤氣低壓和空氣低壓報警，斷電時快速切斷，始終點閥位信號等。
◆ 主要性能
公稱壓力PN：0.05MPa
泄漏里：零泄漏
電源電壓：220V AC 50Hz
溫度范圍：-20～180℃
切斷時間：＜1.5S

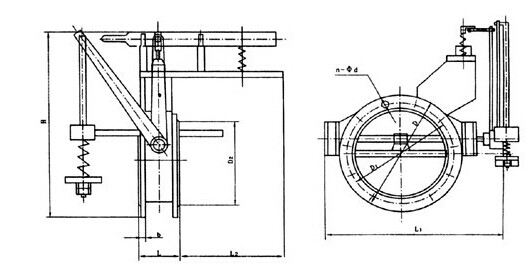

◆ DMF-0.5型電磁式煤氣安全閥性能主要外型及連接尺寸表
|
DN
|
D1
|
D
|
D2
|
L
|
L1
|
L2
|
H
|
B
|
n-φd
|
|
100
|
170
|
205
|
145
|
120
|
360
|
250
|
460
|
10
|
4-12
|
|
150
|
225
|
260
|
200
|
145
|
510
|
250
|
510
|
14
|
8-18
|
|
200
|
280
|
315
|
252
|
145
|
465
|
250
|
565
|
14
|
8-18
|
|
250
|
335
|
370
|
310
|
180
|
520
|
280
|
620
|
16
|
12-18
|
|
300
|
395
|
435
|
362
|
180
|
580
|
300
|
670
|
16
|
12-23
|
|
350
|
445
|
485
|
412
|
180
|
630
|
300
|
720
|
16
|
12-23
|
|
400
|
495
|
535
|
162
|
200
|
680
|
300
|
770
|
20
|
16-23
|
|
450
|
550
|
590
|
518
|
250
|
740
|
300
|
820
|
20
|
16-23
|
|
500
|
600
|
640
|
570
|
250
|
780
|
300
|
860
|
22
|
16-23
|
|
600
|
705
|
755
|
670
|
270
|
895
|
320
|
960
|
22
|
20-25
|
|
700
|
810
|
860
|
775
|
270
|
1010
|
400
|
1060
|
22
|
24-25
|
|
800
|
920
|
975
|
880
|
270
|
1125
|
400
|
1150
|
22
|
24-30
|
|
900
|
1020
|
1075
|
980
|
270
|
1225
|
400
|
1250
|
24
|
24-30
|
|
1000
|
1120
|
1175
|
1080
|
300
|
1345
|
500
|
1360
|
24
|
28-30
|
|
1200
|
1340
|
1400
|
1295
|
300
|
1525
|
500
|
1500
|
24
|
32-34
|
|
1400
|
1560
|
1620
|
1510
|
300
|
1775
|
500
|
1800
|
24
|
36-34
|
|
1600
|
1760
|
1820
|
1710
|
350
|
1990
|
700
|
2100
|
40-41
|
|
|
1800
|
1970
|
2045
|
1970
|
350
|
2190
|
700
|
2350
|
24
|
40-41
|
|
2000
|
2180
|
2265
|
2110
|
350
|
2390
|
700
|
2600
|
24
|
48-48
|
