產品名稱：
|

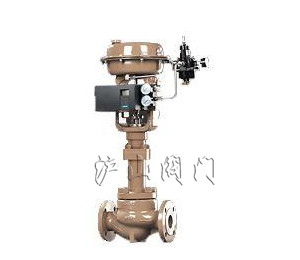

波紋管密封單座調節閥
|
產品型號：
|
HTSW
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN40-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、波紋管密封單座調節閥概述
波紋管密封單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。
上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種不銹鋼氣動閥門完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。
因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。
閥芯導向面積大，抗振性好，配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
二、波紋管密封單座調節閥主要性能
泄 漏 量： 金屬閥座：符合標準ANSI Bl6.104Ⅳ級， 小于額定的Cv的0.01%;
聚四氟乙烯閥座：符合標準ANSI Bl6.104 VI級，小于額定Cv的10-7
回 差： 5%(不帶定位裝置); 3%(帶定位裝置)
線 性： ±11%(不帶定位裝置); ±3%(帶定位裝置)
備 注：采用標準的V型聚四氟乙烯填料。
三、波紋管密封單座調節閥閥體
公稱通徑∶40、50、65、80、100、150、200㎜
公稱壓力∶ANSI 125、150、300、600
JIS 10、20、30、40K
PN1.6、4.0、6.4MPa
使用壓力∶1.6MPa，2MPa，3.5MPa
連接型式∶法蘭連接∶FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準∶JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接連接∶嵌接焊SW(40～50㎜)
對接焊BW(65～200㎜)
材 料∶鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋∶-45～-17℃、-17～+230℃、+230℃～+350℃
注∶工作溫度不準超過各種材料的允許范圍
壓蓋型式∶螺栓壓緊式
填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
