產品名稱：
|

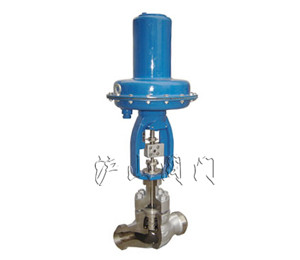

HPC高壓籠式調節閥
|
產品型號：
|
HPC高壓籠式調節閥
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
石棉編織填料、石墨填料
|
|
壓力范圍：
|
ANSI 900、1500、2500
|
公稱通徑：
|
DN40-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、產品概述：
HPC高壓籠式調節閥是CV3000系列產品之一。HPC高壓籠式調節閥是一種壓力平衡式的調節閥，閥結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。HPC高壓籠式調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92標準。
二、主要技術參數
1、閥體
|
閥體型式
|
直通鍛造球型閥
|
|
公稱通徑
|
40、50、80、100、150、200、250、300mm
|
|
公稱壓力
|
ANSI 900、1500、2500；JIS 63K 注：DN250~300無ANSI 2500
|
|
連接型式
|
密封面型式
|
RF、RJ
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981
|
|
焊接標準
|
嵌接焊SW(40~80mm) 對接焊BW(80~300mm)
|
|
材料
|
鍛鋼(碳鋼、不銹鋼、鈦鋼、耐蝕鋼等)
|
|
上閥蓋
|
常溫型
|
-5～+230℃
|
|
伸長I型
|
+230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
石棉編織填料、石墨填料
|
2、閥內件
|
閥芯形式
|
帶組合密封圈或活塞環的壓力平衡式閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
3、執行機構
|
執行器型式
|
HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
|
|
膜片材料
|
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
|
|
彈簧范圍
|
80~240KPa(HA型)
|
|
供氣壓力
|
280~400KPa(HA型)、400~500KPa(VA6型、VP型)
|
|
氣源接口
|
Rc1/4"(HA、VA型)、G3/8"(VP型)
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
氣-關式或氣-開式
|
|
可配附件
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
4、主要性能指標
|
泄漏量
|
金屬閥座
|
ANSI：Class IV
|
|
回差
|
帶定位器
|
小于全行程的1%
|
|
不帶定位器
|
小于全行程的3%
|
|
基本誤差
|
帶定位器
|
小于全行程的±1%
|
|
不帶定位器
|
小于全行程的±5%
|
|
可調范圍
|
50：1
|
5、Cv值和行程
|
公稱通徑
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
250
|
300
|
|
額定Cv值
|
900-1500
|
12
|
17
|
25
|
17
|
25
|
52
|
52
|
78
|
110
|
78
|
110
|
180
|
180
|
270
|
375
|
270
|
375
|
650
|
1000
|
1440
|
|
2500
|
-
|
12
|
17
|
12
|
17
|
31
|
31
|
52
|
78
|
52
|
78
|
125
|
125
|
180
|
270
|
180
|
270
|
470
|
-
|
-
|
|
額定行程
|
25
|
38
|
50
|
75
|
100
|
6、主要外形及連接尺寸
|
公稱通徑DN(mm)
|
40、50、80、100、150、200、250、300mm
|
|
結構長度
|
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為您提供完整的圖紙及技術資料。
|
|
閥體高度
|
|
執行器高度
|
