ZZYS型自力式角形減壓閥是在ZZYP型自力式調節閥基礎上派生出來的產品。ZZYS型自力式角閥是利用被調介質本身的壓力變化來直接推動執行機構達到自動調節和穩定閥后壓力為恒定值。由于該閥不需要任何附加能源即能進行自身調節的特點，因此一方面適用于無電、無氣場合，另一方面又具有節能的重要意義。

    ZZYS型自力式角閥主要用在：
1、閥前壓力高于6.4MPa的介質場合。
2、公稱壓力溫度級別高于PN64，如PN100，PN160，PN220，PN320等。
3、閥前后壓差特別高的場合，閥前后壓差比大于10，需多級減壓才能達到要求的場合。
4、高溫高壓且口徑較小(≤DN50)場合。

□制造特點

ZZYS型自力式角閥
1、殼體材料：35、20鋼按GB699；35CrMoA鋼按GB3077；不銹鋼1Cr18Ni9Ti、1Cr18Ni12Mo2Ti鋼按GB1220標準驗收。
2、結構尺寸按JB2766-92，《PN16.0-32.0MPa鍛造高壓閥門結構長度》。
3、連接管按JB/T2768-92，《PN16.0-32.0MPa管子、管件、閥門端部尺寸》。
4、法蘭按JB/T2769-92，《PN16.0-32.0MPa螺紋法蘭》，該法蘭由制造廠商提供。
5、接頭、接頭螺母、雙頭螺柱、螺母、透鏡墊、管件等分別按JB/T2770-92、JB/T2771-92、JB/T2772-92、JB/T2773-92、JB/T2774-92、JB/T2775-92  JB/T2776-92、JB/T2777-92、JB/T2778-92制造和驗收。
6、閥體、接管、閥蓋、副閥體、接頭、閥芯閥座堆焊件按JB/T6903-93進行超聲探傷檢查，其中閥體、閥蓋、副閥體出具檢查報告。
7、閥門壓力試驗(殼體強壓試驗、上密封試驗、密封面)按GB/T13297-92進行．
8、出廠檢驗按GB/T4213-92《氣動調節閥》進行。

□主要零件材料

零件名稱 材料 閥體 20、35、35CrMoA、  1Cr18Ni9Ti、  1Cr18Ni12Mo2Ti 閥芯 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(堆焊stellite) 閥座 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(堆焊stellite) 閥桿 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti(硬化) O形圈 氟橡膠、PTFE增強 填料 聚四氟乙烯、柔性石墨、石棉盤根 墊片 聚四氟乙烯、1Cr18Ni9Ti、紫銅、石墨纏繞1Cr18Ni9Ti 套筒(導套) 1Cr18Ni9Ti、17-4PH、17-7PH(沉淀硬化型不銹鋼)
	□結構與作用原理     氣體或蒸汽介質以箭頭方向(若是液體則流動方向相反)進入閥體，通過閥座，閥芯多級減壓后經出口流出，減壓后的壓力經閥后接管經冷凝器被引到執行機構中活塞下面，壓力對于執行機構的作用所產生的向上的推力由相反方向的彈簧的彈力加以平衡。當被減壓的介質壓力發生變化時，就破壞了這種平衡關系，閥芯移動直至向上的推力和彈簧力恢復平衡為止。它總能使閥后壓力向用戶設定值靠攏。

□主要技術參數及性能指標

公稱通徑mm)	15			20			25			32	40		50
額定流量系數(KV)	4			5			8			12.5	20		32
額定行程	5			8			10						12
公稱通徑	20或G3/4″
閥座直徑	2	3	4		5	6		7	8	9	10	12	15
額定流量系數(KV)	0.02	0.08	0.12		0.2	0.32		0.5	0.8	1.2	1.8	2.5	4
公稱壓力PN	10.0(11.0)  16.0  22.0  32.0  (Mpa) ANSI：Class600  Class900  Class1500
流量特性	快開
調節精度(％)	±10，閥前流量穩定時達±5
使用溫度(℃)	-40～350    350～550
允許泄漏量	Ⅵ級(氣泡級)    GB/T4213-92

口徑大于DN50須特殊設計。

□安裝與調試

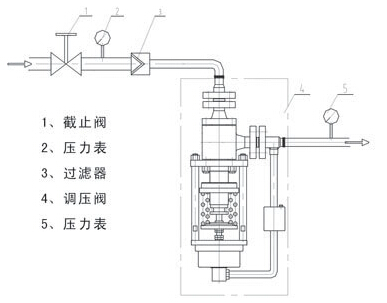

1、閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝。

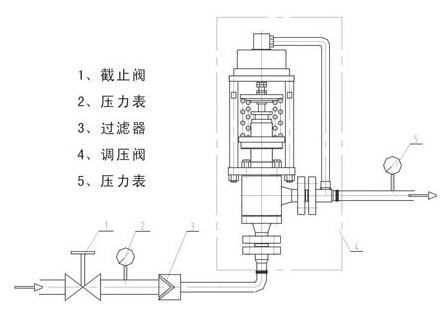

2、閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上。

安裝時，應注意以下幾點：
1、冷凝器應高于調壓閥的執行機構而低于閥前后接管，冷凝器內應裝滿冷水。
2、為便于現場維修及操作，調壓閥四周應留有適當空間，閥前應設置截止閥。
3、當介質為潔凈氣體或液體時，閥前過濾器可不安裝。

調試方法：

1、慢慢開啟截止閥，自力式閥即開始工作，若介質不允許混有空氣，則須把截止閥打開一點點，擰松執行機構的排放塞，排放掉多余的空氣，讓介質充滿執行機構，然后擰緊排放塞。
2、全開截止閥，若發現實際壓力與設定壓力有偏差，則轉動調節盤，壓縮或放松彈簧，及至達到設定值為止。

□型號編制說明

ZZYS-100(160、220、320)B
Z：執行器大類；Z：自力式系列；Y：壓力調節閥：S：角形單座閥；10：PN10.0Mpa、160：16MPa  320：32MPa
B：控制閥后，壓力增加時閥關閉。

□外形尺寸

公稱通徑 L1 L2 H 10 90 165 610 15 105 175 610 20 120 210 640 25 120 210 640 32 135 235 650 40 205 295 680 50 240 330 680

□訂貨須知

用戶須填好以下表格

閥門型號		閥門名稱
公稱通徑		公稱壓力(Mpa)
壓力調節范圍(MPa)		控制閥前還是閥后
壓力設定值(MPa)		介質名稱
執行機構型式	可不填	介質工作溫度℃
額定流量系數KV		介質狀態
閥前大壓力 閥前小壓力 閥前正常壓力(MPa)		閥后大壓力 閥后小壓力 閥后正常壓力(MPa)
大流量 小流量 正常流量		液體粘度 液體密度 氣體密度
材質：閥體 閥內件		泄漏量等級要求 (GB/T4213-92)
工藝管道尺寸		耐蝕要求
所配附件		調壓棒、O形圈
