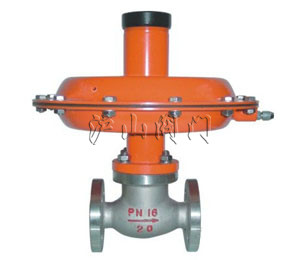

ZZV型自力式微壓調節閥ZZC型自力式差壓調節閥

    ZZC型自力式差壓閥是一種不需要外加能源而能自動調節一種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、天燃氣、液化石油氣、氨氣、氮氣、氧氣等各種工業氣體的減壓、微壓、差壓的調節系統中。還可用于氫冷發電機組密封油系統，控制密封油與氫氣間的壓力差，以確�？煽棵芊�。



    微壓閥控制閥前時可代替ZZYP-16KⅡ型帶指揮器操作式自力式調節閥

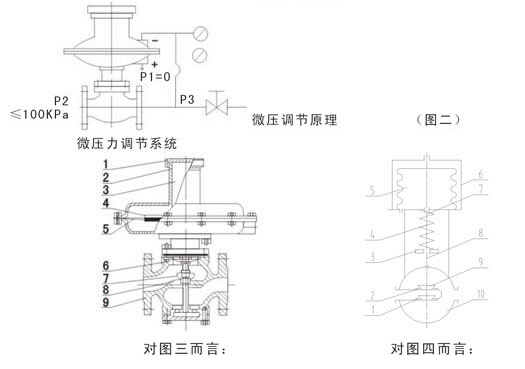

當差壓閥的低壓端通大氣即成為微壓閥(見圖二)

    ZZC型自力式差壓調節閥和ZZV型自力式微壓調節閥主要特點為：
    1、對單座微(差)壓閥而言，若閥前壓力≥100Kpa則安裝ZZYP型自力式進行減壓至≤100KPa，因此可用于壓力特別小的場合(例如0.5KPa)。
    2、執行機構元件極為靈敏，極微小的壓力變化會感測出來。
    3、壓力調節極為方便，無需停止生產即可進行設定值調整。





序號 名稱 材料 1 封蓋 2Cr13 2 彈簧座 45 3 彈簧 60Si2Mn 4 托盤 1Cr18Ni9Ti 5 膜片 丁腈橡膠 6 小膜片 耐油橡膠 7 閥芯 PTFE 8 閥座 1Cr18Ni9Ti 9 閥體 ZG230-450 ZG1Cr18Ni9Ti

序號 名稱 材料 1 上閥座 1Cr18Ni9Ti 2 下閥座 1Cr18Ni9Ti 3 調節盤 2Cr13 4 彈簧座 45 5 波紋管 1Cr18Ni9Ti 6 執行機構外腔 Q235 7 推桿 2Cr13 8 閥桿 1Cr18Ni9Ti 9 閥芯 1Cr18Ni9Ti 10 閥體 ZG230-450

□主要技術參數和性能指標(表一)

公稱通徑DN(mm)		20	25	32	40	50	65	80	100
額定流量 系數Kv	ZZCP/ZZVP	5	8	12.5	20	32	50	80	125
	ZZCN					53	83
額定行程(mm)
公稱壓力PN(MPa)		0.10    1.0
差壓調節范圍(KPa) 一般設計范圍		0.5～5.5     5～10    9～14    13～19    18～24  22～28   26～33    31～38    36～44    42～51 49～58    56～66     64～78    76～90   88～100
介質溫度(℃)		≤80
調節精度(％)		≤10
允許泄漏量 (l/h)	ZZCP/ZZVP	硬密封10-4×閥額定容量(Ⅳ級) (GB/T4213-92) 軟密封：Ⅵ級
	ZZCN	5×10-4×閥額定容量(Ⅱ級)  (GB/T4213-92)

注：1、ZZCP/ZZVP公稱壓力為1.0MPa，ZZCN為1.6MPa
    2、ZZCN差壓調節范圍為36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．

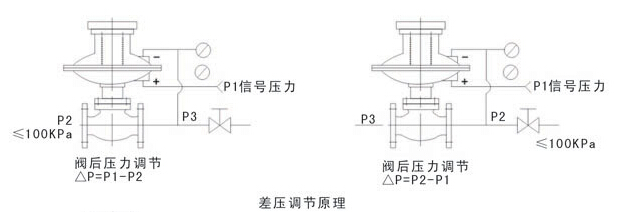

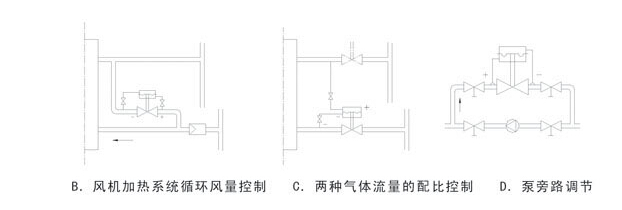

□差(微)壓閥調節范圍的確定 差(微)壓調節范圍的分段，見表一�？刂品秶�(控制點)應選取在中間期附近。 □整機作用方式的確定 差(微)壓調節調有B型K型兩種。B型閥閥芯初始位置常開，差(微)壓增大時閥開度減少甚至閉合K型閥閥芯初始位置常閉，差(微)壓增大時閥開度增大． □應用舉例 A、氫冷發電機組密封油系統 B、風機加熱系統循環風量控制 C、兩種氣體流量的配比控制 D、泵旁路調節

微壓閥控制閥前時可代替ZZYP-16KⅡ型帶指揮器操作式自力式壓力調節閥

□型號編制說明

ZZCP-10B    ZZCP-10K    ZZCN
Z：執行器大類；Z：自力式系列；C：差壓閥：P：單座；10：PN1.0MPa、16：PN1.6MPa
B：差壓增加時閥關閉，K：差壓增加時閥開啟．
N：雙座

ZZVP-10B    ZZVP-10K    ZZVN-10K    ZZVN-10B
V：微壓閥，  K、B其控制方式同ZZYP型自力式產品
B：閥后壓力增加時閥關閉
K：閥前壓力增加時閥開啟
N：雙座

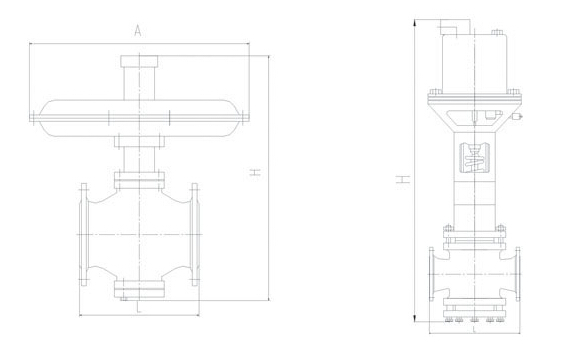

□外形尺寸及重量

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
	ZZCN					536	536
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
	ZZVN					222	222
重量G(Kg)		12	18	25	32	45	58	68	76
導壓管螺紋接頭		M16×1.5

通徑大于100時須定制

□訂貨須知

請提供詳細介質參數(閥前后壓力、溫度、狀態)、介質名稱、閥公稱壓力、公稱通徑、調節系統詳圖(系統控制較復雜時)
