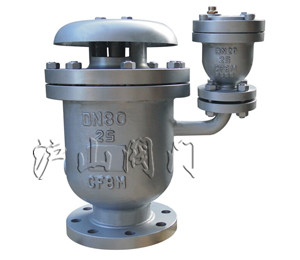

一、FGP4X復合式高速排氣閥概述：
FGP4X型復合式高速進排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。為防止閥口被吹堵，傳統式高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。
二、FGP4X復合式高速排氣閥工作原理：
FGP4X復合式高速排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度圓錐體，可做到不管氣壓多大氣流速度多高，排氣口也不會被吹堵。

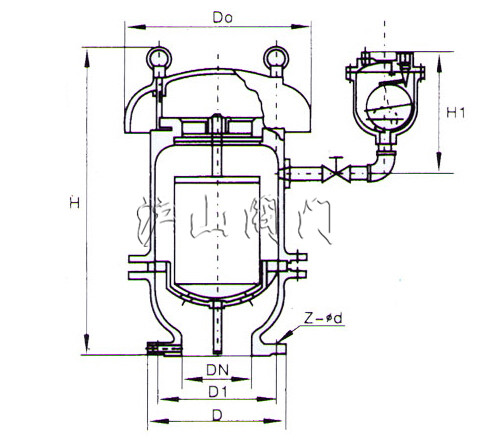

三、FGP4X復合式高速排氣閥結構尺寸：

|
通徑
|
長度A
|
寬度B/L
|
高度H
|
外徑D
|
螺栓孔徑
|
法蘭厚度
|
螺栓孔
|
|
DN50
|
250
|
130
|
260
|
165
|
125
|
19
|
4-19
|
|
DN80
|
315
|
170
|
340
|
200
|
160
|
19
|
8-19
|
|
DN100
|
413
|
|
334
|
220
|
180
|
19
|
8-19
|
|
DN150
|
580
|
|
520
|
285
|
240
|
19
|
8-23
|
|
DN200
|
668
|
|
640
|
340
|
295
|
22
|
8-23
|
|
DN250
|
770
|
|
780
|
395
|
350
|
22
|
12-23
|
|
DN300
|
850
|
|
920
|
445
|
400
|
24.5
|
12-23
|
|
