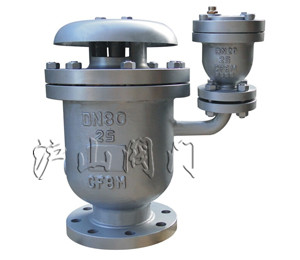

產品名稱：	FGP4X復合式高速排氣閥	產品型號：	FGP4X
驅動方式：	手動	連接形式：	法蘭
適用介質：	清水	密封材料：	橡膠
壓力范圍：	1.0～2.5MPa	公稱通徑：	DN25-DN450
常用材質：	鑄鐵、碳鋼、不銹鋼	技術咨詢：	021-31007323

一、FGP4X復合式高速排氣閥概述

FGP4X型復合式高速進排氣閥、GP4X動力式高速排氣閥 ：可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。為防止閥口被吹堵，傳統式高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。





二、復合式高速排氣閥三大特性:
1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。

三、FGP4X復合式高速排氣閥工作原理

FGP4X復合式高速排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口也不會被吹堵。

四、FGP4X復合式高速排氣閥結構尺寸

通徑	長度A	寬度B/L	高度H	外徑D	螺栓孔徑	法蘭厚度	螺栓孔
DN50	250	130	260	165	125	19	4-19
DN80	315	170	340	200	160	19	8-19
DN100	413		334	220	180	19	8-19
DN150	580		520	285	240	19	8-23
DN200	668		640	340	295	22	8-23
DN250	770		780	395	350	22	12-23
DN300	850		920	445	400	24.5	12-23

五、FGP4X復合式高速排氣閥安裝位置

復合式高速進排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。
