（3PC•SW）Q61F-16/64(C,P,R)
三片式承插焊球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的不銹鋼氣動閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
二、三片式承插焊球閥應用范圍
適用介質:水、油、氣及某些腐蝕液體
三片式承插焊球閥適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
三片式承插焊球閥適用穩定范圍：-20～232℃～350℃
三片式承插焊球閥公稱壓力：1.6-6.4MPa
三、三片式承插焊球閥結構特點
適用于經常操作，啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
四、三片式承插焊球閥標準規范
設計制造標準：GB/T 12237-2007
結構長度標準：GB/T 12221-2005
承插焊標準：GB12224、ANSIB16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、三片式承插焊球閥應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25

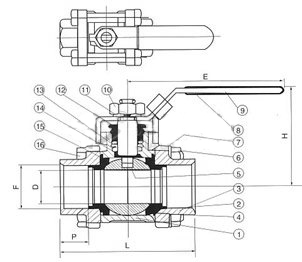

六、三片式承插焊球閥主要零件材料
|
序號NO.
|
零件名稱Part name
|
材質material
|
|
不銹鋼Stainless stee
|
碳鋼Carbon steel
|
|
1
|
閥體Body
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈Joint ring
|
聚四氟乙稀PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋Cap
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體Ball
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿Stem
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母Nut
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈Washer
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套Handle cover
|
塑料Plastic
|
塑料Plastic
|
|
9
|
手柄Handle
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母Stem nut
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈Stem washer
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母Gland nut
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料Stem packing
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
14
|
止推墊圈Thrusy washer
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
15
|
填料Joint gasket
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
16
|
螺栓Bolt
|
不銹鋼SS304
|
B8
|
七、三片式承插焊球閥主要尺寸單位：mm
|
SIZE
|
1/4″
|
3/8″
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
21/2″
|
3″
|
4″
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
215
|
270
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
248
|
173
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
F
|
14.1
|
17.6
|
21.8
|
27.5
|
34.7
|
43.0
|
49.0
|
61.5
|
77.0
|
90.0
|
115.2
|
|
P
|
10
|
10
|
10
|
13
|
13
|
16
|
16
|
18
|
18
|
20
|
20
|
|
重量WT（g）
|
400
|
405
|
640
|
890
|
1160
|
2940
|
2940
|
4865
|
7000
|
107000
|
19350
|
