高壓鍛打小型球閥


高壓鍛打小型球閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



產品名稱 高壓鍛打小型球閥   產品型號 Q11F
  驅動方式 手動   連接形式  螺紋
  結構形式 浮動球球閥   密封結構 硬密封
  壓力范圍 10-32MPa    公稱通徑 DN5-DN50
  常用材質 不銹鋼   技術咨詢 021-31007323


高壓鍛打小型球閥介紹



高壓鍛打小型球閥通用球閥有全通徑和縮徑兩種結構形式。用于輸送帖連、易結渣介質管道上的球閥應使用全通徑的,方便定期的刮蠟吹掃器的通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑不銹鋼電動球閥,因其重量比全徑球閥輕30%左右,有利于減輕管道負荷,降低成本。

一、高壓鍛打小型球閥應用規范 Application Norm

公稱壓力:10-32MPa
適用溫度范圍:-20~150℃
適用介質:水、油、氣及某些腐蝕性液體。
螺紋類型:G·NPT BSPT.BSP.DIN259/2999

二、高壓鍛打小型球閥主要零件材料   單位:mm


零件名稱Part name
閥體body 球體Ball 閥桿Stem 密封圈Gastet
Q11N-100C
Q11N-160C
Q11N-320C
35/45 1Cr18 1Cr18Ni9Ti 尼龍
nylon
Q11N-100P
Q11N-160P
Q11N-320P
304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R
316/Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

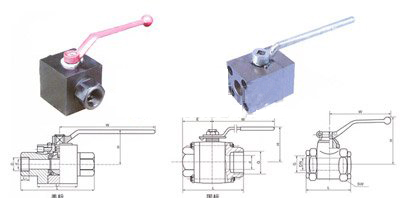

三、高壓鍛打小型球閥美標主要尺寸   單位:mm

口徑 d L L1 H W D L3
  流量 總長 中段瓣總長 中心高度 手柄長度 半插口 有效長度
NPT3/8″ 10 100 60 62 150 1780 10
NPT1/2″ 14 100 60 65 150 21.85 10
NPT3/4″ 19 140 80 74 180 27.30 13
NPT1″ 24 140 80 80 180 34.05 13
NPT11/4″ 31 160 90 95 255 42.80 13
NPT11/2″ 39 180 100 98 255 48.80 13
NPT2″ 48 200 110 108 255 61.35 16
NPT21/2″ 63         74.20 16
NPT3″ 78         90.15 16
NPT4″ 98         115.80 19
采用:ASME、B16.11-1991標準。

四、高壓鍛打小型球閥國標主要尺寸   單位:mm

公稱通徑DN(mm)
Nominal
Diameter
Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺紋
G screw
尺寸(mm)Dimensions 管螺紋
G screw
尺寸(mm)Dimensions
d L H W E H W SW L
5 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
40 11/2 32 130 76 254 65 11/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150
