YK43X/F先導活塞式氣體減壓閥


YK43X/F先導活塞式氣體減壓閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程

一、YK43X/F先導活塞式氣體減壓閥簡介
   氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。本產品主要用于氣體管路,如空氣、氮氣、氬氣、氯氣、氧氣、煤氣、氫氣、氨氣、液化氣、天然氣、壓縮空氣等氣體。

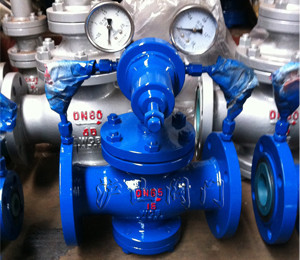

二、YK43X/F先導活塞式氣體減壓閥產品實拍:


三、YK43X/F先導活塞式氣體減壓閥主要技術參數和性能指標:

公稱壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

殼體試驗壓力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

壓力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

小壓差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

滲漏量

X/F(聚四氟乙稀/橡膠)O Y(硬密封)GB12245-1989

注:殼體試驗不包括膜片、頂蓋
四、YK43X/F先導活塞式氣體減壓閥主要零件材料:

零件名稱

零件材料

閥體 閥蓋 底蓋

WCB/FCB

閥座 閥盤

2Cr13/304

缸套

2Cr13/25(鍍硬鉻)/304

活塞

2Cr13/銅合金/銅合金

活塞環

合金鑄鐵/對位聚苯

導閥座 導閥桿

2Cr13/304

膜片

1Cr18Ni9Ti

主閥 導閥彈簧

50CrVA

調節彈簧

60Si2Mn

密封墊(X/F型號)

橡膠/聚四氟乙稀

導閥體 導閥蓋

25/304

五、YK43X/F先導活塞式氣體減壓閥流量系數(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500

六、YK43X/F先導活塞式氣體減壓閥尺寸圖:

先導活塞式氣體減壓閥結構圖


1、外形尺寸(PN1.6-4.0)

公稱通徑DN



L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465

2、YK43X/F先導活塞式氣體減壓閥外形尺寸(PN6.4-16.0):

公稱通徑DN



L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

300

100

20

180

200

310

105

25

200

220

31

120

32

220

230

310

120

40

240

240

335

135

50

270

300

335

135

65

300

340

340

140

80

330

360

380

170

100

380

380

185

125

450

490

215

150

500

490

225

200

550

535

260

250

650

580

310

300

800

725

355

350

850

765

395

400

900

800

435

500

950



855

495
