一、J747X、J767X液動氣動平衡角三通排泥閥用途

       本產品主要用于自來水公司各類水池，也可用以排除池底泥沙或污水還可安裝在工作介質為水、氣、油等工業管道中作截流用。

二、J747X、J767X液動氣動平衡角三通排泥閥工作原理及性能特點

       本產品由液壓缸和平衡角式三通截止閥兩大部分組成，液壓缸為動力、帶動閥板升降，使閥體通道開啟或關閉，以達到流體通斷，本產品特點是如在同一水平的兩個水池中間安裝一只本產品就可以使兩邊水池同時排泥，節約投資等特點。液壓缸活塞密封采用V型橡膠，其密封性能好，經久耐用。其壽命達五年以上，經用戶使用后的反饋信息有多達七年未更換者有之。閥板為軟密封，關閉后密封性能好、永無滲漏、便于維修更換；如配以電磁換向閥、指控液壓缸，則能實現遠控和自控、也可以配電動等。若配手動裝置，可以2~12臺一排安裝，同時控制開啟或關閉，開啟速度快，驅動壓力低、壓力源取之水廠本身壓力，無需另加設備、節省人力物力、節約能源等優點。



三、J747X、J767X液動氣動平衡角三通排泥閥技術參數

液壓缸驅動介質	清水、氣、油（訂貨時注明）
液壓缸驅動壓力	0.15~0.3、0.3~1.1Mpa
液壓缸驅動介質溫度	常溫
閥體材料	HT200、QT400-15
法蘭連接標準	GB/T13927-92
試壓標準	GB/T13927-92
注：如需帶信息反饋信號，請另協商。

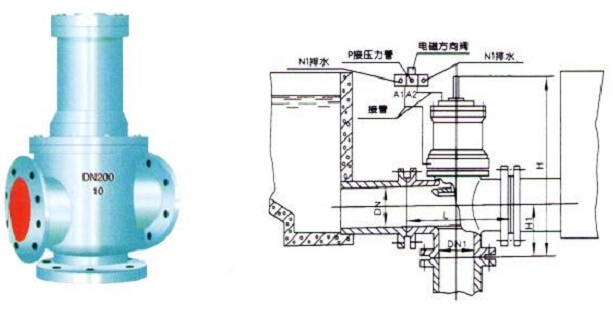

四、J747X、J767X液動氣動平衡角三通排泥閥外形法蘭連接尺寸表

型號尺寸	J747X-1.0    J647X-1.0						接管螺紋    G“
公稱通徑	H	H1	L	D	D1	Z-∮d
100	800	150	360	220	180	4-19	1/2“
150	940	170	400	285	240	8-23	1/2“
200	1000	190	460	340	295	8-23	1/2“
250	1200	220	560	395	350	12-23	1/2“
300	1350	270	590	445	400	12-23	3/4“
350	1500	300	650	505	460	16-23	3/4“
400	1620	325	700	565	515	16-28	1“
