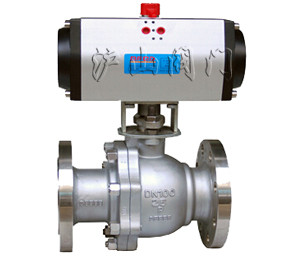

一、Q641F氣動不銹鋼球閥概述

      Q641F氣動不銹鋼球閥是一種轉角為90°的旋轉類閥門,密封性能優良，流量系數大,流阻系數小，結構簡單，使用壽命長,便于維修。產品廣泛應用于化工、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

二、Q641F氣動不銹鋼球閥執行機構

      采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

三、Q641F氣動不銹鋼球閥附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣、氣動、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

四、Q641F氣動不銹鋼球閥執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

五、Q641F氣動不銹鋼球閥性能規范

公稱通徑DN（mm）		15-250
公稱壓力PN（MPa)		1.6
公稱壓力PS（MPa)	強度試驗	2.4
	密封試驗	1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～300℃
執行器	型號	BAW系列、GT系列、SW系列
	氣源壓力	0.4-0.7Mpa

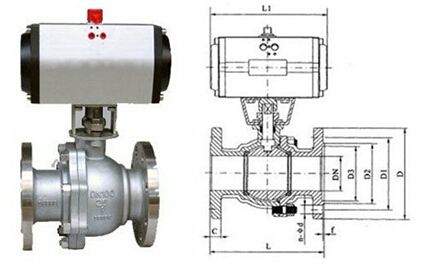

 六、Q641F不銹鋼氣動球閥外形尺寸：

公稱通徑DN(mm)	尺寸							執行器型號
	L	D	D1	D2	b	f	Z-Φd
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
