一、J41W不銹鋼法蘭截止閥簡介：
J41W不銹鋼法蘭截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，J41W截止閥具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。J41W系列不銹鋼截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
二、J41W不銹鋼法蘭截止閥產品特征：
|
公稱壓力
|
1.6~6.4Mpa
|
|
適用溫度范圍
|
≤ 200℃~≤350℃
|
|
適用介質
|
硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體
|
三、J41W不銹鋼法蘭截止閥結構特點：
1、結構先進、密封可靠、性能優良、造型美觀。提高了閥桿的鋼度，顯著降低了噪音和振動，提高了閥門的使用壽命與各項性能。
2、截止閥可以安裝在管道的任何位置上，介質從下往上流。
3、DN250以上采用先進的多密封，雙支架，采用導向運動（能極大提高抗水錘沖擊）、介質從上方進入，較好解決了大口徑截止閥啟閉力矩大，密封無法關嚴，填料室跑冒，有力提高了閥門各項性能與使用范圍。（“關”的力矩是普通閥門的10%“開”的力矩是普通閥門的3%）。
4、不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐蝕性和足夠的強度。
5、合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。
四、J41W不銹鋼法蘭截止閥主要零件材質
|
零件名稱
|
ZG0Cr18Ni9
304 CF8
|
ZG00Cr18Ni10
304L CF3
|
ZG0Cr17Ni14M02
316 CF8M
|
ZG00Cr17Ni14M02
316L CF3M
|
WCB
|
|
閥體 /閥蓋
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr17Ni11M02
|
00Cr18Ni10M02
|
WCB
|
|
閥瓣
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr17Ni14M02
|
00Cr18Ni10M02
|
1Cr13
|
|
閥桿
|
0Cr18Ni9
|
00Cr18Ni10
|
0Cr17Ni11M02
|
00Cr18Ni10M02
|
1Cr13
|
|
閥桿螺母
|
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
|
墊片
|
304+PTFE
|
3041+PTFE
|
316+PTFE
|
3161+PTFE
|
石墨 +304
|
|
螺栓
|
不銹鍘
|
35CrM0A
|
|
螺母
|
不銹鋼
|
45
|
|
手輪
|
球墨鑄鐵、鑄鋼
|

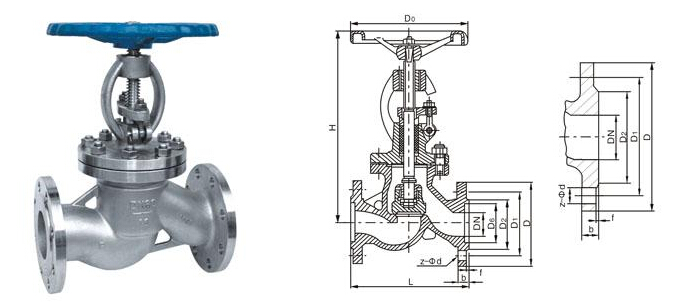

五、J41W不銹鋼法蘭截止閥主要連接尺寸（1.6MPa）
|
型 號
|
公稱通徑
|
尺 寸 (mm)
|
|
J41W-1.6MPa
|
L
|
D
|
D1
|
D2
|
b-f
|
z-φd
|
|
|
|
15
|
130
|
95
|
65
|
45
|
14-2
|
4-14
|
195
|
100
|
|
20
|
150
|
105
|
75
|
55
|
14-2
|
4-14
|
215
|
120
|
|
25
|
160
|
115
|
85
|
65
|
14-2
|
4-14
|
240
|
140
|
|
32
|
180
|
135
|
100
|
78
|
16-2
|
4-18
|
250
|
160
|
|
40
|
200
|
145
|
110
|
85
|
16-3
|
4-18
|
285
|
200
|
|
50
|
230
|
160
|
125
|
100
|
16-3
|
4-18
|
300
|
220
|
|
65
|
290
|
180
|
145
|
120
|
18-3
|
4-18
|
345
|
240
|
|
80
|
310
|
195
|
160
|
135
|
20-3
|
8-18
|
350
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20-3
|
8-18
|
410
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22-3
|
8-18
|
470
|
350
|
|
150
|
480
|
280
|
240
|
210
|
24-3
|
8-23
|
495
|
400
|
|
200
|
600
|
335
|
295
|
265
|
26-3
|
12-23
|
580
|
450
|
|
250
|
650
|
405
|
355
|
320
|
30-3
|
12-25
|
680
|
550
|
|
300
|
750
|
460
|
410
|
375
|
30-3
|
12-25
|
850
|
600
|
