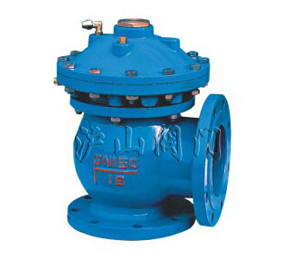

產品名稱：	隔膜式快開排泥閥	產品型號：	JM744X
適用介質：	水	連接形式：	法蘭
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN100-DN400
常用材質：	灰鑄鐵、球墨鑄鐵、鑄鋼	技術咨詢：	021-31007323

一、JM744X隔膜式快開排泥閥概述：

    快開排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由泥龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。氣動快開排泥閥將隔膜代替活塞，無運動摩檫，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。

二、JM744X隔膜式快開排泥閥主要技術參數

公稱壓力MPa	試驗壓力MPa		液壓缸 工作介質	適用溫度	適用介質
1.0	1.5	1.1	清水、氣	≤80℃	水、污水
1.6	2.4	1.76

三、JM744X隔膜式快開排泥閥主要性能參數

公稱通徑	100～400mm
低驅動壓力	0.15MPa
法蘭標準	GB/T 17241.6　　GB/T 9113
試驗標準	GB/T 13927　　API598

四、JM744X隔膜式快開排泥閥主要零件材料：

零件名稱	閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
材料	灰鑄鐵、球墨鑄鐵、鑄鋼	球墨鑄鐵、青銅	不銹鋼	尼龍強化橡膠

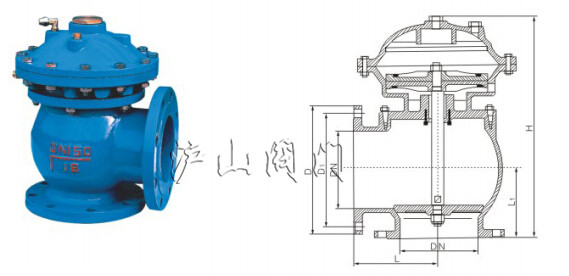

五、JM744X隔膜式快開排泥閥主要連接尺寸：



公稱通徑 mm	尺     寸mm
	H	L	L1
100	370	160	120
150	440	190	150
200	530	225	190
250	615	260	220
300	785	280	260
350	880	315	300
400	970	340	340

六、JM744X隔膜式快開排泥閥故障排除方法：

故障現象	檢查內容	處理方法
閥門不能 正常啟閉	電磁換向閥的輸入電壓是否正常。	按說明書要求輸入電壓
	2、接插是否完好，接管有無泄漏，管路是否接錯。	糾正接管泄漏問題按說明書要求接好管路
	密封件有無破損，驅動壓力是否正常	更換密封件，調試壓力

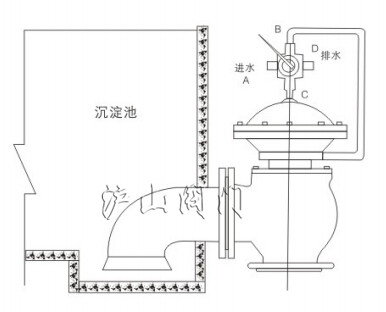

七、JM744X隔膜式快開排泥閥典型安裝示意圖：
