產品名稱：
|

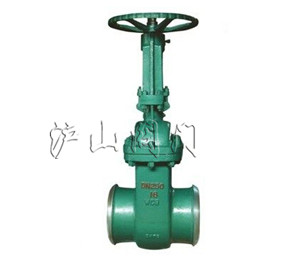

NKZ61H焊接電動真空隔離閥
|
產品型號：
|
NKZ61H
|
|
適用介質：
|
水、蒸汽或空氣
|
連接形式：
|
法蘭、焊接
|
|
適用溫度：
|
≤425℃和≤550℃
|
公稱通徑：
|
DN50-DN700
|
|
常用材質：
|
碳鋼、鉻鉬鋼
|
技術咨詢：
|
021-31007323
|
一、主要結構特點及用途：
本系列閥門主體采用鑄鍛結構，具有平行雙密封副半強制雙向蜜蜂，密封面到位運動和楔形緊運動分步作用實現零泄漏。 密封面運動摩擦力小，啟閉輕便，而且密封面磨損有自動補償功能。 結構簡單、緊湊、檢修方便，使用壽命長。 閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且各接各面采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。 本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
該閥門和NKZ961H焊接電動真空隔離閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的官路上，作為啟閉裝置，尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
二、主要性能規范及試用壓力：
|
公稱壓力
PN/MPa
|
試驗壓力
|
|
殼體強度試驗
|
上密封試驗
|
密封試驗
|
|
2.5
|
3.8
|
2.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
4.4
|
|
6.4
|
9.6
|
7.0
|
7.0
|
|
10.0
|
15.0
|
11.0
|
11.0
|
三、使用范圍：
|
產品類型
|
適用介質
|
適用溫度/℃
|
|
NKZ61H-C型
NKZ961H-C型
|
水、蒸汽、空氣
|
≤425
|
|
NKZ61H-(Y-I)型
NKZ961H-(Y-I)型
|
水、蒸汽、空氣
|
≤550
|
四、主要尺寸及重量
|
公稱通徑
DN/mm
|
公稱壓力
PN/MPa
|
主要外形尺寸和連接尺寸/mm
|
重量
kg
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
Do
|
|
50
|
1.6
|
250
|
345
|
160
|
125
|
100
|
16
|
3
|
48
|
250
|
28
|
|
65
|
270
|
395
|
180
|
145
|
120
|
18
|
3
|
48
|
250
|
40
|
|
80
|
280
|
425
|
195
|
160
|
135
|
20
|
3
|
88
|
300
|
58
|
|
100
|
300
|
510
|
215
|
180
|
155
|
20
|
3
|
88
|
300
|
75
|
|
125
|
325
|
570
|
245
|
210
|
185
|
22
|
3
|
88
|
350
|
110
|
|
150
|
350
|
725
|
280
|
240
|
210
|
24
|
3
|
8-23
|
350
|
150
|
|
200
|
400
|
820
|
335
|
295
|
265
|
26
|
3
|
12-23
|
400
|
223
|
|
250
|
450
|
890
|
405
|
355
|
320
|
30
|
3
|
12-25
|
450
|
326
|
|
300
|
500
|
1070
|
460
|
410
|
375
|
30
|
3
|
12-25
|
550
|
432
|
|
350
|
550
|
1320
|
520
|
470
|
435
|
34
|
4
|
16-25
|
600
|
572
|
|
400
|
600
|
1450
|
580
|
525
|
485
|
36
|
4
|
16-30
|
650
|
740
|
|
450
|
650
|
1560
|
640
|
585
|
545
|
40
|
4
|
20-30
|
700
|
955
|
|
500
|
700
|
1720
|
705
|
650
|
608
|
44
|
4
|
20-34
|
750
|
1195
|
|
600
|
800
|
1880
|
840
|
770
|
718
|
48
|
5
|
20-41
|
800
|
1455
|
|
700
|
900
|
2085
|
900
|
840
|
788
|
50
|
5
|
24-41
|
850
|
2110
|
