一、O型和V型球閥特點：
1、O形球閥：其球體上開有一個直徑與管道直徑相等的通孔，球體可在密封座中旋轉。一般作二位調節用，流量特性為快開。其特點是結構簡單，維修方便，密封可靠，流通能力大，流體進入閥門沒有方向性。
2、 V形球閥：它的球體上開有一個V形口，隨著球的旋轉，開口面積發生變化，但開口面形狀始終保持為三角形，流量特性近似等百分比，可調比大。特點與O形球閥類似，但其V形口與閥座之間具有剪切作用，適用于纖維狀、漿狀的流體，關閉性能好，v球采用流開放堵性能要好些,采用流閉密封性能好些。
二、造紙廠專用O型和V型球閥介紹：

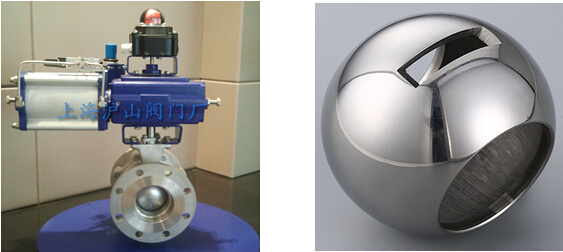

1、ZSS/HR氣動O型開關球閥：
（1）ZSS/HR氣動O型開關球閥是直角回轉的開關閥，主要用于介質的切斷控制。該系列球閥適合于嚴密切斷，快速切斷，介質雙向切斷控制。與氣動執行器，電動執行器，電動執行器配套，廣泛適用于造紙、化工、食品加工、石化工業等自控化程度要求較高的過程自控系統中。
（2）ZSS/HR氣動O型開關球閥技術參數：
|
公稱壓力
|
PN1.6、2.5、4.0、6.4Mpa、ANSI 150、300
|
|
公稱通徑
|
DN15~600mm
|
|
流量特性
|
-20~+200℃、-20~+320℃
|
|
連接形式
|
快開
|
|
氣源壓力
|
0.5~0.7Mpa
|
|
球芯型式
|
全通徑O型球
|

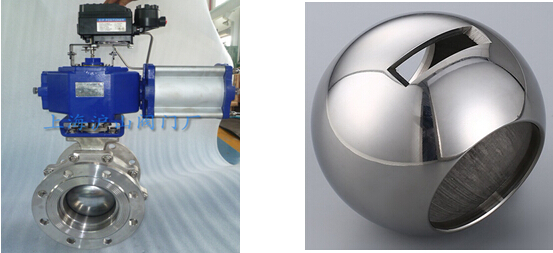

2、ZSSO/ZSHO氣動O型切斷球閥：
（1）ZSSO/ZSHO氣動O型切斷球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。ZSSO/ZSHO氣動O型切斷球閥具有一秒時間切斷關閉球閥，配防爆裝置，可用燃?xì)馇袛唷Ｊ怯汕蜷y及單作用活塞式氣動執行器組成，廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等行業的流體切斷控制，與自動化氣動儀表配套使用。
（2） ZSSO/ZSHO氣動O型切斷球閥技術參數：
|
試驗壓力
（Mpa）
|
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|

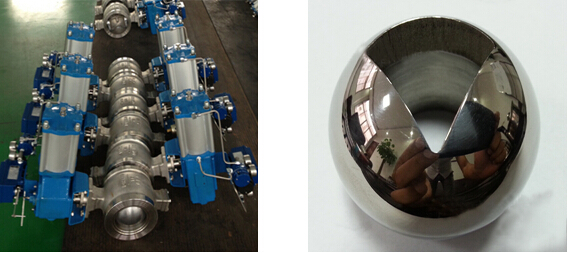

3、ZSSV/ZSHV氣動V型切斷球閥：
（1）ZSSV/ZSHV氣動V型切斷球閥將球閥和蝶閥的可靠性控制特性結合成一體，既可作控制調節閥，又可作關斷切斷閥。V型切斷球閥閥芯閥座采用金屬或金屬對聚四氟乙烯密封配合，適用于高粘度、懸浮液、紙漿等含顆料物、含纖維介質。氣動V型切斷球閥采用直連方式與氣動執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構配置氣動活塞式執行機構，根據用戶要求可配置：電氣閥門定位 器、空氣過濾減壓器、電磁閥、閥位開關、手輪機構等附件。
（2）ZSSV/ZSHV氣動V型切斷球閥技術參數：
|
型式
|
直通式鑄造球閥
|
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑
|
20
|
26
|
33
|
40
|
53
|
66
|
86
|
104
|
128
|
170
|
212
|
255
|
300
|
340
|
|
流量系數Kv
|
25
|
36
|
63
|
100
|
184
|
280
|
400
|
600
|
950
|
1540
|
2500
|
3900
|
6150
|
9800
|
|
公稱壓力PN
|
PN1.6、6.4MPa
|
|
泄漏量
|
軟密封：≤1.8×10-7×△P×DN.I/h(試驗介質為液體：式中△P為壓差)
硬密封：≤10-4×閥額定容量.I/h(閥額定容量的計算見附表)
|
|
氣源壓力
|
0.4～0.6MPa
|
|
連接形式
|
對夾式、法蘭式、管道法蘭按JB79-59標準
|
|
適用溫度
|
軟密封-40℃～+180℃；硬密封-40℃～+450℃
|
|
球芯轉角
|
90˚
|
|
流量特性
|
近似等百分比(典型曲線圖見附錄)
|
|
閥體材料
|
鑄鋼、鑄不銹鋼
|
|
球芯型式
|
部分球帶有V形缺口
|
|
閥座材料
|
聚四氟乙烯、不銹鋼司鈦萊硬合金
|
|
基本誤差
|
≤全行程的±2％(帶定位 器)
|
|
回差
|
≤全行程的2.0％(帶定位 器)
|
|
死區
|
≤全行程的0.8％(帶定位 器)
|
|
