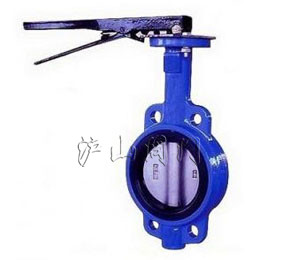

對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
1對夾蝶閥
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
2和閘閥的性能比較
公稱壓力及公稱直徑相同的普通蝶閥和閘閥哪一個嚴密性比較好，不易漏水？
閘閥的密閉性要比蝶閥的好一些，不過也有廠家的蝶閥密閉性能好的。
閘閥體積大，占用空間大。
蝶閥體積小，占用空間小。
具體選用的時候，還要考慮介質的溫度、閥門的密封和填料。
規范規定公稱直徑大于50的用碟閥。
對夾蝶閥是重點新產品，高性能的手動蝶閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的。
3用途
用于硫酸行業中氣體管路：爐前鼓風機出入口，接力風機出入口，電除霧串聯及聯通閥，S02主鼓風機出入口，轉化器調節，預熱器出入口等調節和截止氣量使用。
用于硫磺制酸系統中的焚硫、轉化、干吸工段，是硫磺制酸裝置用閥的首選，被廣大用戶認為是：密封性能好，運轉輕，副腐蝕，耐高溫，操作方便、靈活、使用安全可靠的蝶閥，得到了大量推廣使用。
還廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
4結構特點
①三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。
⑦連續結構多樣化：對夾、法蘭、對焊。
